Autonomie de la balise marine
Q15 / A l'aide de la documentation technique du constructeur [pdf], DONNER les caractéristiques du feu à éclat utilisé.
FEU A ECLAT | |||
|---|---|---|---|
RÉFÉRENCE | CONSOMMATION | ||
TENSION D'UTILISATION | 12V DC | NOMBRE DE FLASH/min | |

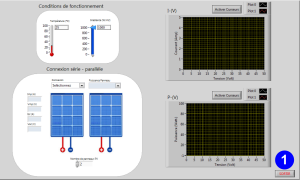

CLIQUER sur
pour revenir à la page d'accueil du logiciel.

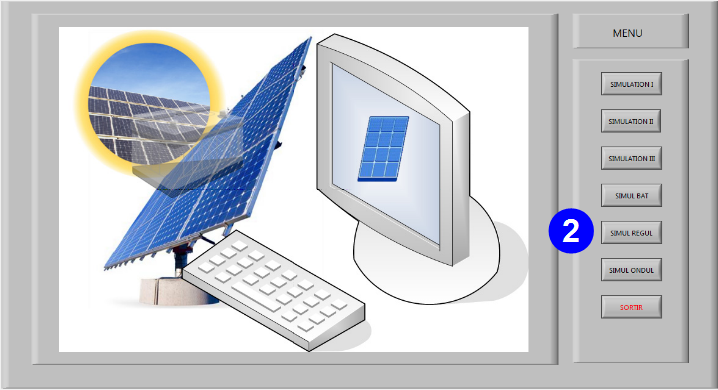

CLIQUER sur « SIMUL REGUL »

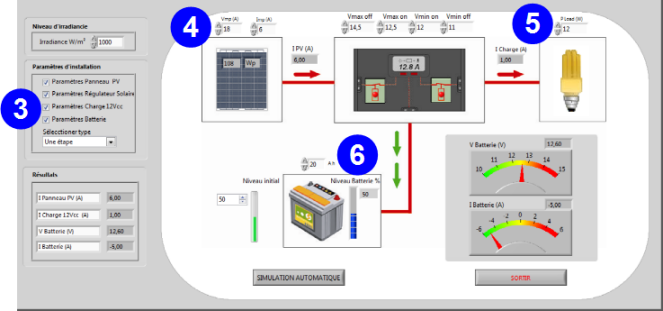

SÉLECTIONNER « Une étape » et COCHER :
« Paramètres Panneau PV »
« Paramètres Charge 12Vcc »
« Paramètres Batterie »
SAISIR les caractéristiques des panneaux photovoltaïques équipant la balise marine :
Tension nominale : Vmp (V) = 18 V
Courant nominal : Imp (A) = 0,87 A
Pour estimer le temps de charge de la batterie, éteindre la lampe P Load = 0 W
SAISIR la capacité de la batterie installée dans la balise marine : 12 Ah

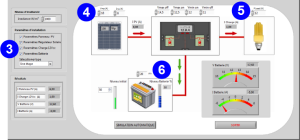

Q16 /Avec une irradiance de 1000 W/m², DÉMARRER la simulation en cliquant sur
puis RELEVER le temps de charge de l'accumulateur lorsque que la batterie est chargée à 50 % :

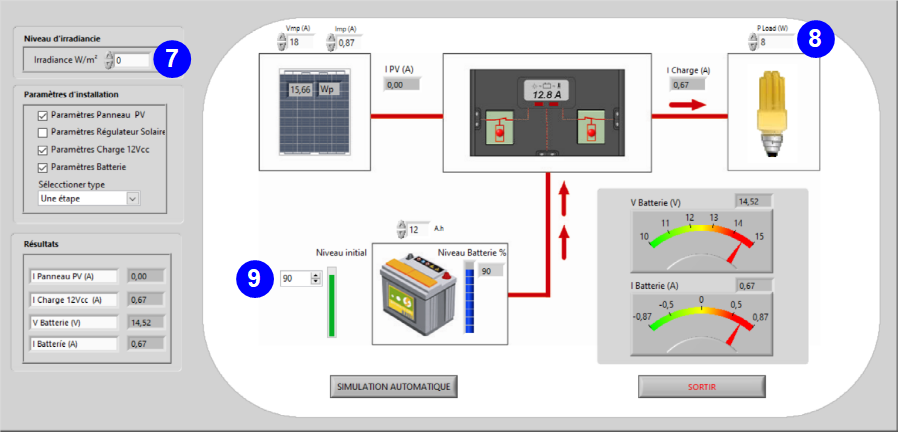

Q17 / Pour une irradiance nulle
, une lampe de 8 W
et une batterie chargée à 90%
, RELEVER le temps de décharge.
Q18 / COMMENTER ces deux valeurs et CONCLURE sur la viabilité de la balise marine.

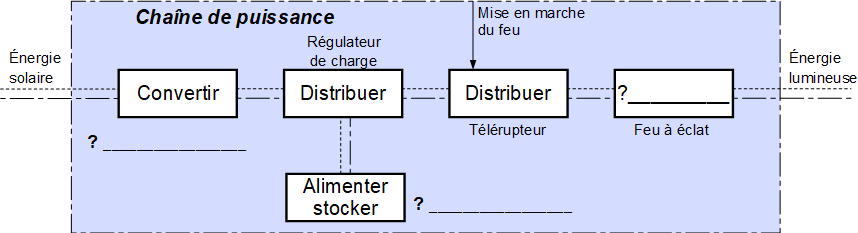

Q19 / Pour chaque cas ci-dessous, SURLIGNER et FLÉCHER sur le schéma les circulations de l'énergie entre les différents composants. NOMMER les constituants et fonction manquants.
Jour avec soleil et lampe éteinte
Nuit lampe allumée
