Assemblage de la structure de guidage de la casquette

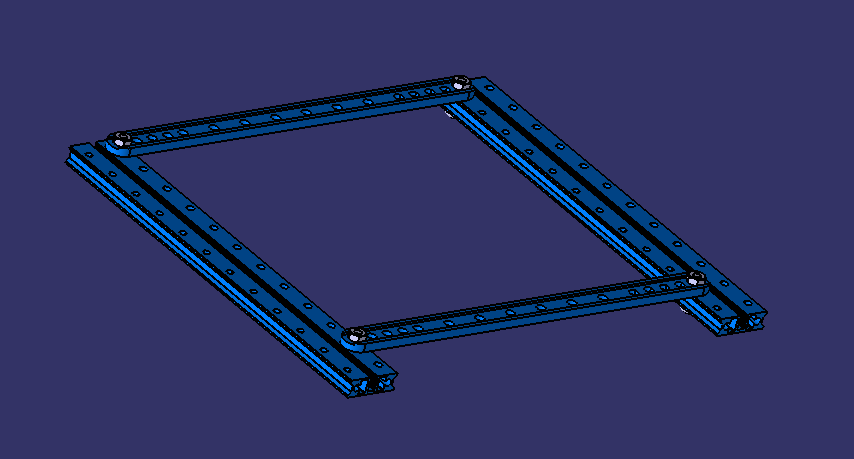

Assemblage des rails
Pièces nécessaires :
2 Profilés Slide Beam 0824-192
2 Profilés Beam0412-188
4 Vis M4
4 Écrous M4
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
Assemblage support moteur
Pièces nécessaires :
1 Profilé Slide Beam 0824-32
1 Équerre 3x3
1 Support moteur25mm
1 DC Encoder Motor_D25
2 Vis M4x6
2 Vis M4 12
2 Écrous M4
2 Vis F/90 M3x8

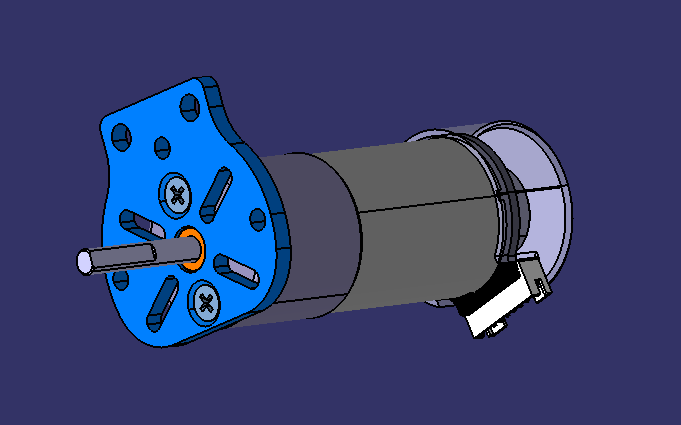

Assembler le support moteur sur le moteur.
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.

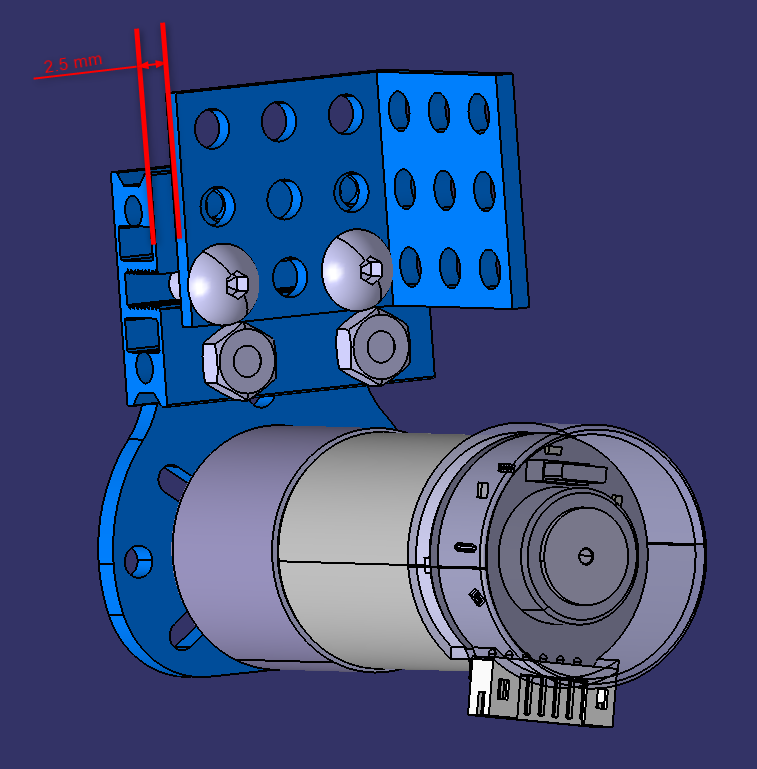

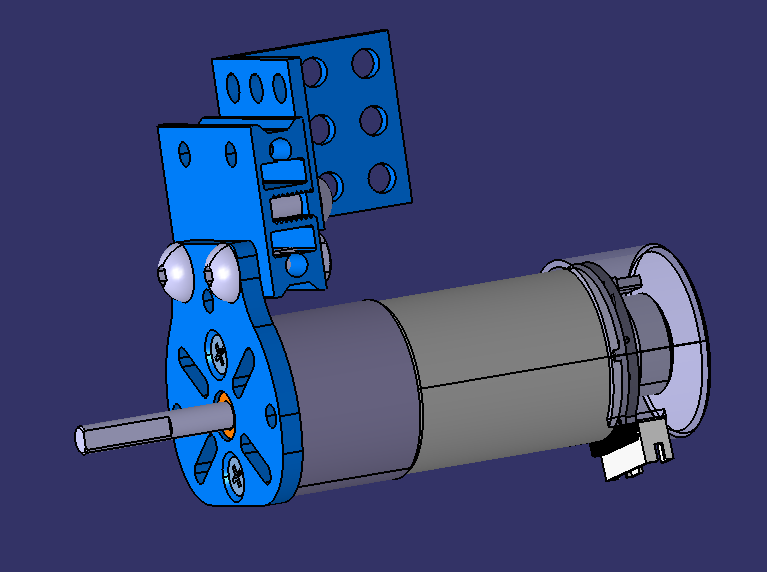

Assembler l’équerre en respectant la distance de 2.5mm
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.

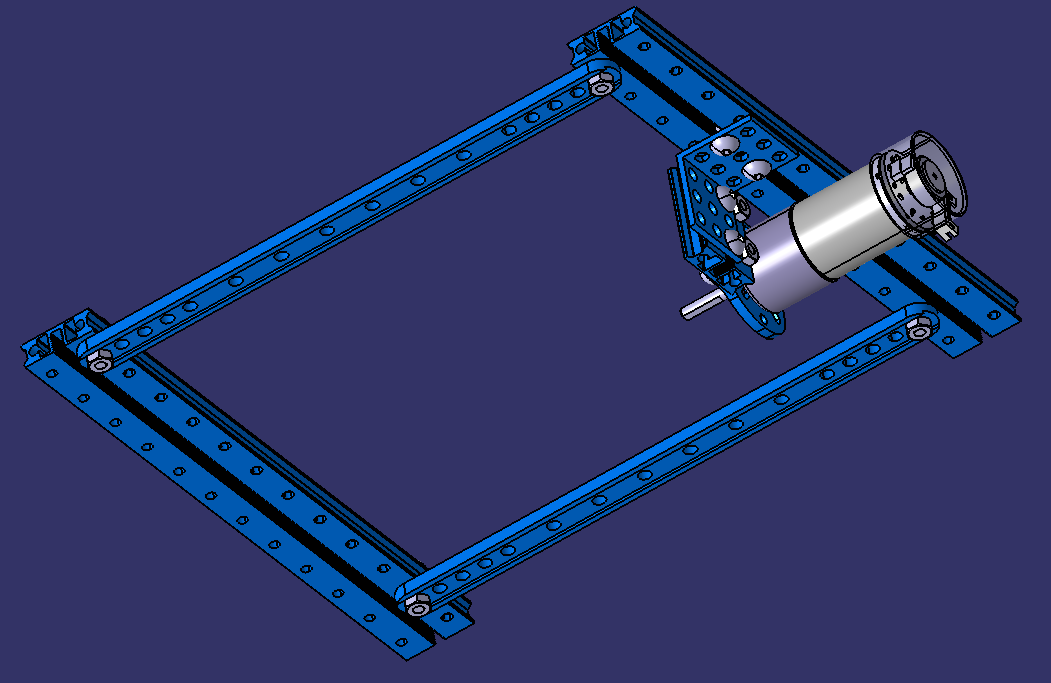

Assemblage Rail - Support moteur
Pièces nécessaires en plus des sous ensembles :
2 Vis M4x6
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.

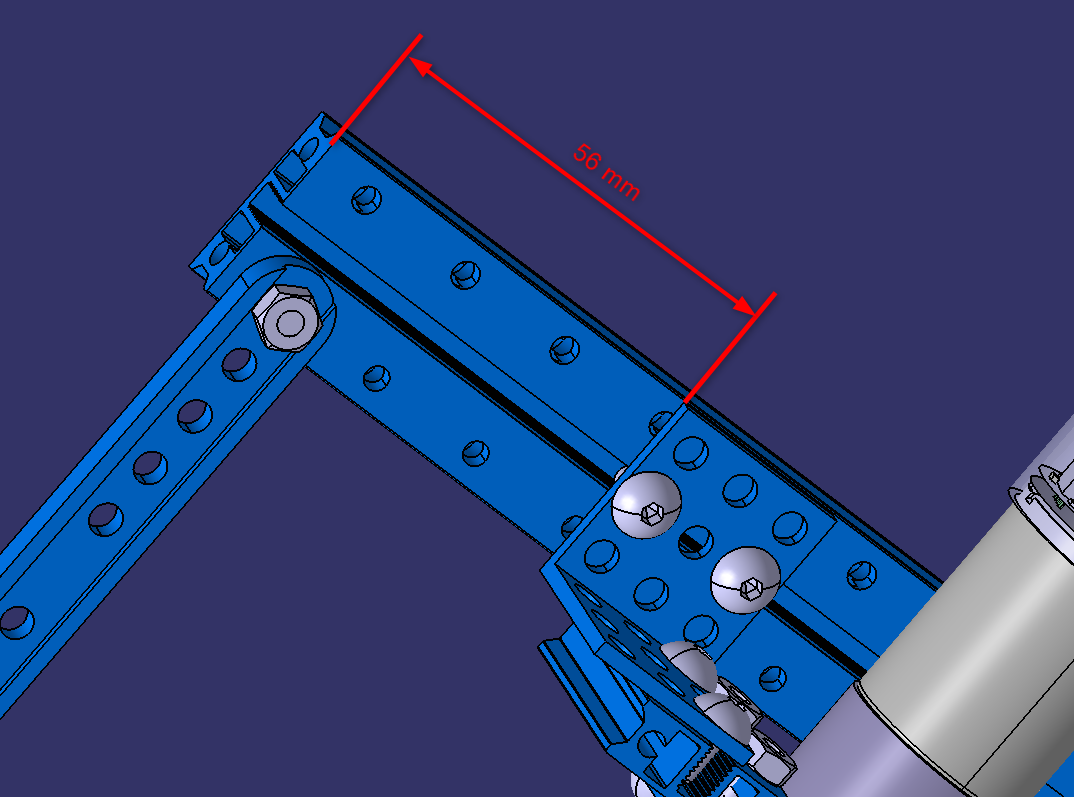

positionner l'ensemble support moteur en respectant la distance de 56mm
