Abribus connecté

• Choix du voyant : EFFECTUER une recherche afin de proposer 4 modèles de voyants différents qui satisfassent aux contraintes suivantes : Contraintes Voyan [pdf]t [pdf]

  Pour effectuer votre comparaison, RÉALISER un tableau de comparaison faisant apparaître les critères des contraintes concernant les voyants.

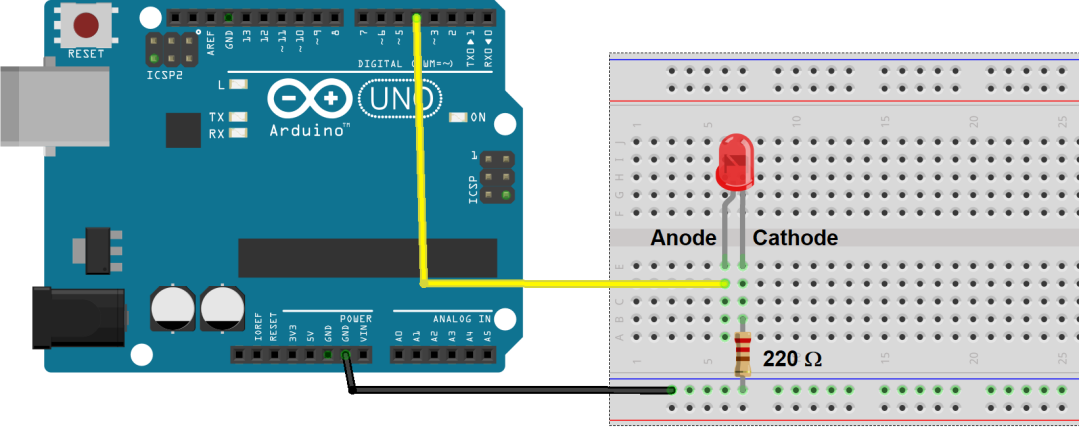

• Câblage du voyant : utiliser une LED et une résistance de 220 Ω

  RESPECTER le sens de la LED.

FAIRE VÉRIFIER avant de raccorder votre carte Arduino à votre PC via un câble USB.

• PROGRAMMATION

COLLER le dossier INVOLT nommé « nwjs-v0.43.3-win-x64 » sur le bureau de votre ordinateur.

Ce dossier de trouve sur le réseau commun du lycée ou en téléchargement ci-dessous.

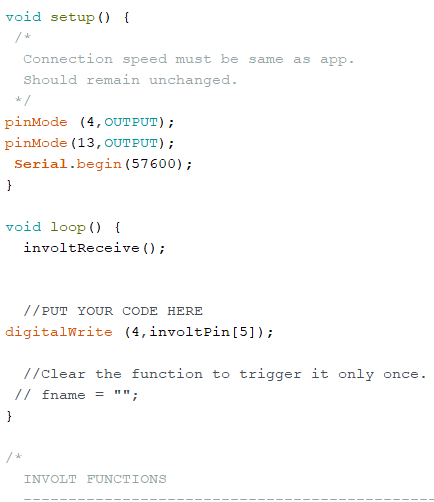

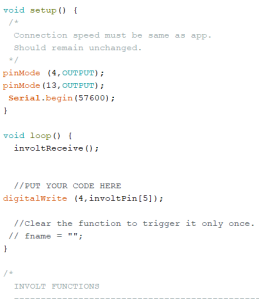

Modification du programme Arduino : dans l'arborescence du dossier que vous venez de coller :

• RECHERCHER le dossier ''involt-basic'' dans ''arduino.

• OUVRIR le fichier « involt-basic.ino ;» avec le logiciel Arduino.

• Dans l'onglet « Outils^[1] », CHOISIR le type de votre carte Arduino ainsi que son port de communication

• TÉLÉVERSER ce programme modifié dans la carte Arduino.

• FERMER le logiciel Arduino

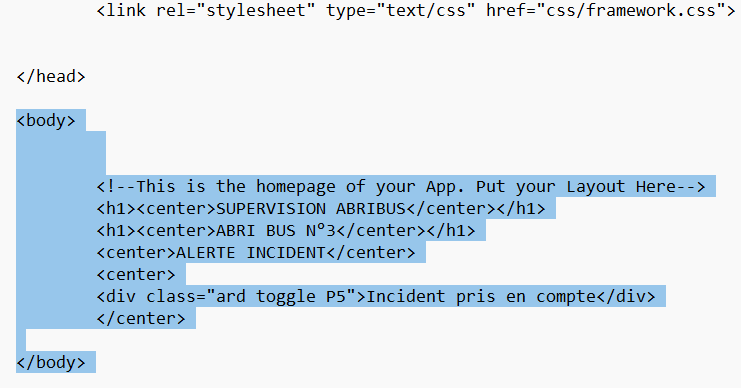

Modification de la page web :

• Dans le dossier « www », OUVRIR le fichier « app.html » ; avec un éditeur de texte comme Notepad++ (Bloc-notes).

• ENREGISTRER puis FERMER le fichier modifié (sans changer son nom).



• ESSAIS

Dans le dossier « nwjs-v0.43.3-win-x64 »

• OUVRIR l'application « nw »,

• CHOISIR le port USB sur lequel est connecté votre carte Arduino, votre page html doit s'afficher.

• EFFECTUER des essais et FAIRE VALIDER par le professeur



NE PAS OUBLIER de fermer l’application « nw » avant d'effectuer un nouveau téléversement dans votre carte Arduino.

Pour plus de renseignements, ouvrir le lien suivant afin de vous informer sur la méthode d'utilisation de l'application Involt : TUTO INVOLT [pdf]
