Eclairage autonome

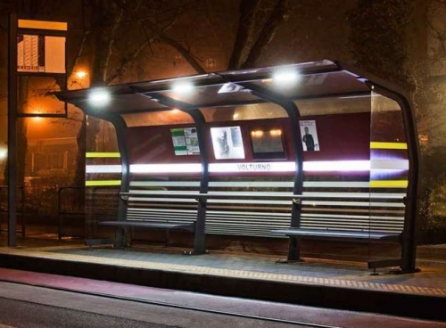

L'activité du groupe consiste à faire le choix de l'éclairage (lampes économiques satisfaisant le cahier des charges), ainsi que définir la chaîne de puissance des luminaires de l'abribus durant l'utilisation nocturne.
Travail à faire :
1 - Calcul de la puissance lumineuse (en lumens)
Le lux est une unité de mesure de l'éclairement lumineux E tandis que le Lumen est l'intensité lumineuse \(\Phi\) à la source. L'abréviation est lm.
RELEVER dans le cahier des charges la valeur de l'éclairement lumineux préconisé ainsi que les exigences du dimensionnement de l'abribus (Emprise au sol + Hauteur hors tout)
CALCULER la valeur de l'intensité lumineuse (lm) nécessaire pour éclairer la surface sous l'abribus et sous la hauteur définie pour celui-ci.
Formule : \(\Phi\) (lm) = E x S (m2) x H (m)
2 - Choix d'une lampe
On décide d'installer des lampes d’éclairage de type réflecteur en « sous-plafond ».
ÉTABLIR un tableau de choix pour les 4 lampes proposées ci-après en faisant apparaître les critères tels que le type, l'intensité lumineuse, la puissance électrique, la classe énergie, la durée de vie et le prix.
FAIRE un choix de lampe en mettant en avant vos arguments.
Conseil :
Vous pouvez comparer les différentes lampes en calculant le prix rapporté à une durée d'utilisation de 25000 h avec un coût du kWh de 0,25 €.
3 - Calcul de la puissance électrique nécessaire en sortie de la batterie
On considère qu'il est nécessaire d'installer 3 lampes pour avoir un éclairement satisfaisant au calcul précédent.

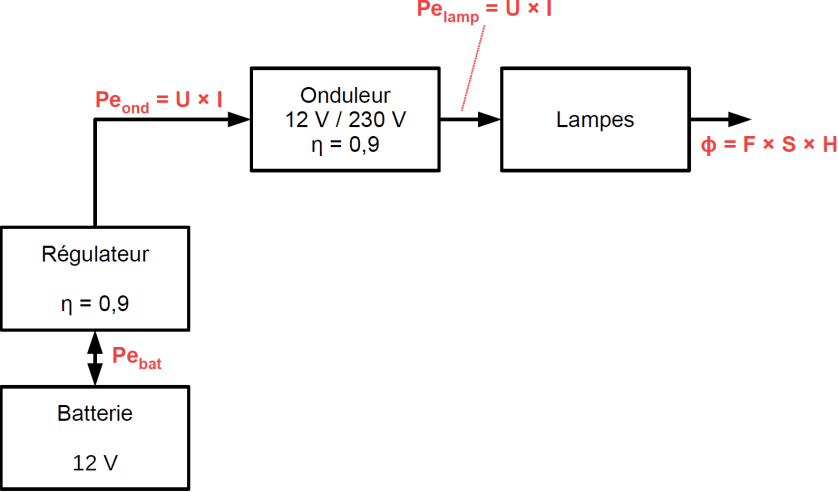

En vous aidant de la chaîne de puissance de l'éclairage ci-dessus :
DÉDUIRE, d'après le nombre de lampes à installer et votre choix de lampes précédent, la puissance électrique totale nécessaire Pelamp.
CALCULER la puissance nécessaire à l'entrée de l'onduleur Peond.
En remontant la chaîne de puissance, CALCULER la puissance fournie par la batterie Pebat.
4 - Dimensionnement et choix de la batterie
DÉTERMINER le courant de décharge de la batterie.
Formule : P (W) = U (V) x I (A)
Sachant qu'on souhaite une autonomie de 4 jours à raison de 14h par jour au maximum en hiver,
DÉTERMINER la capacité de la batterie en A·h.
Formule : Q (Ah) = I (A) x t (h)

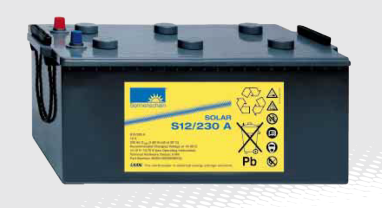

Les batteries « Sonnenschein solaire » sont spécialement conçues pour des petites installations.

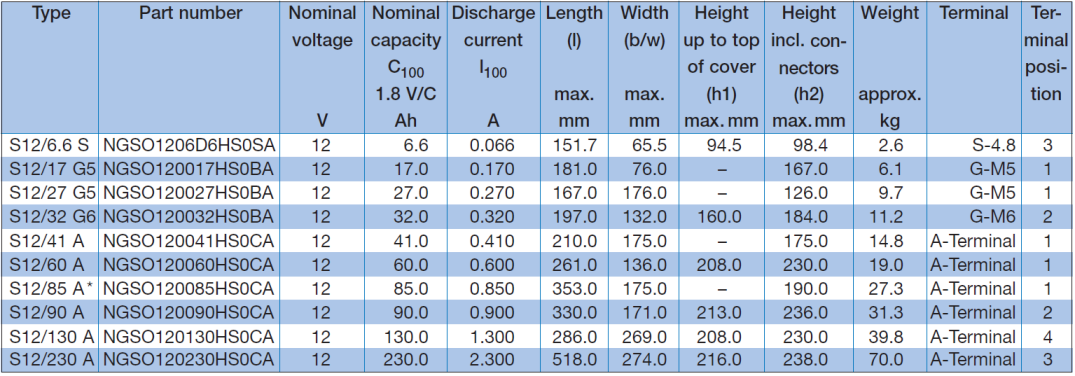

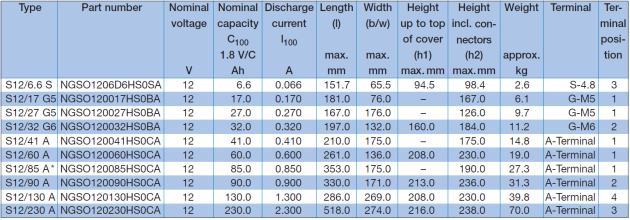

FAIRE le choix de la batterie d'après le document Caractéristiques Batteries Sonnensche[1].
INDIQUER la référence de la batterie qui convient.
ARGUMENTER ce choix.
