d - Exploitations des résultats de la simulation
Comment exploiter le modèle ?
Les informations que l'on peut obtenir du modèle.
- Quel est l'impact de la durée de l'impulsion sur le positionnement du téléphone?
- Lorsque la tension disparaît ( 0V), votre téléphone reste-t-il en place ? Est-ce possible Réellement ?
- Comment arrive-t-on à déplacer le téléphone d'une position angulaire de départ connue pour arriver à une position finale voulue ?
- Quel est le problème de la mise sous tension des moteurs à courant continu vis à vis des grandeurs électriques que devra fournir ensuite le modulateur ? Et si votre Modulateur n'accepte pas plus de 12V et 1A en valeurs maximales
- Est ce les vitesses demandées sont obtenues ? Et si la vitesse est trop élevée comment la faire diminuer ?
-Les moteurs sont-ils alimentés suffisamment longtemps ? (Répond aussi à la nécessité d'un deuxième réducteur de vitesse ou pas) ?
- Le moto-réducteur serait -il adapté à la mission ?
La modélisation va pouvoir nous donner des informations sur le comportement du système dans les limites du modèle créé. sans oublier de prendre quelques relevés documentés
SOYEZ METHODIQUE : il y a beaucoup de paramètres à gérer ! Et ne changer qu'un paramètre à la fois pour juger des effets
Conseil : Avant toute chose
Par des essais de simulations, indiquer quels sont les effets :
de la durée de l'impulsion à tension constante,
de la tension d'alimentation à durée d'impulsion constante,
de la nécessité d'un réducteur additionnel ou non.
=> Association des deux grandeurs physiques pour mouvoir le téléphone portable en rotation selon le cahier des charges....
Répondre aux questions dans la mesure du temps à respecter.

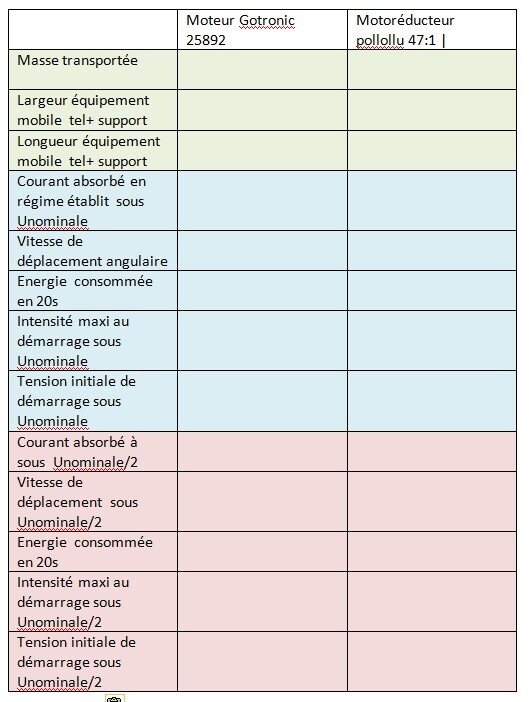

Le tableau ci-dessus vous permettra de compléter les valeurs obtenues pour respecter le cahier des charges. On prendra une durée d'impulsion de 2.5s par exemple, et pour un réducteur supplémentaire fixé dont vous donnerez les caractéristiques.
