a - Motorisation de la visualisation

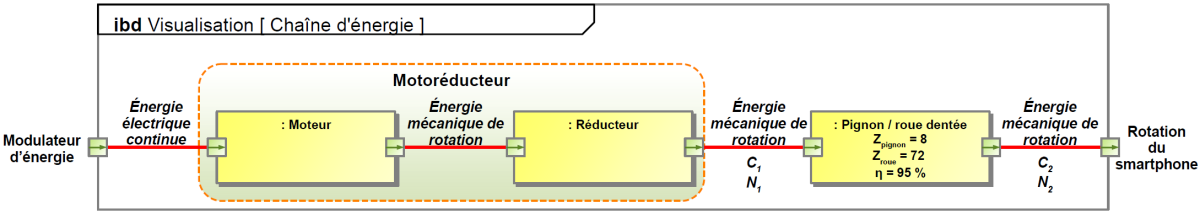

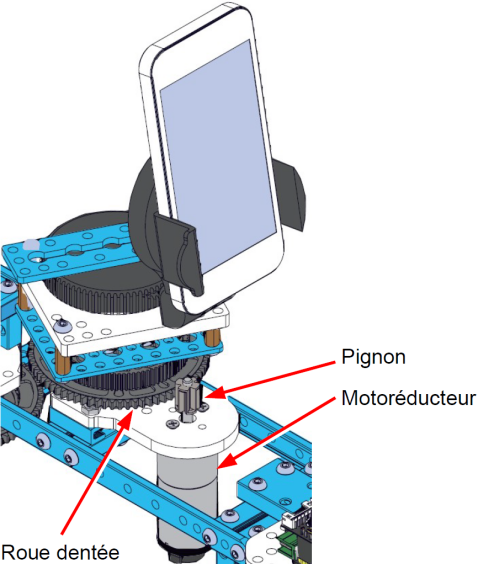

L'activité consiste à justifier le choix du motoréducteur pour entraîner en rotation le smartphone sur son support, de préciser les valeurs de cette partie de la chaîne de puissance.
Travail à faire :
1- Dimensionnement du motoréducteur
Le choix de cette solution technique, qui vous est imposée pour la suite du travail, permet de valider une solution classique et de vérifier des calculs.
Données :
La vitesse de rotation du support de smartphone : 30°.s-1
Couple résistant exercé par le support de smartphone : 0,5 Nm
CALCULER la fréquence de rotation du support de smartphone en tr/min « N2 ».
CALCULER le rapport de transmission pignon/roue dentée « R »
CALCULER la fréquence de rotation en sortie du motoréducteur « N1 ».
CALCULER le couple en sortie du motoréducteur « C1 ».
