Commande mémorisée des mouvements

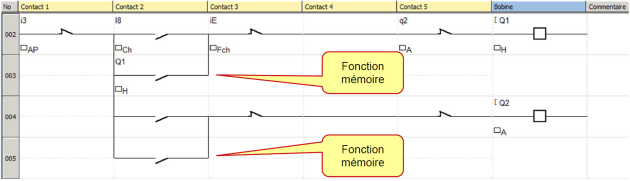

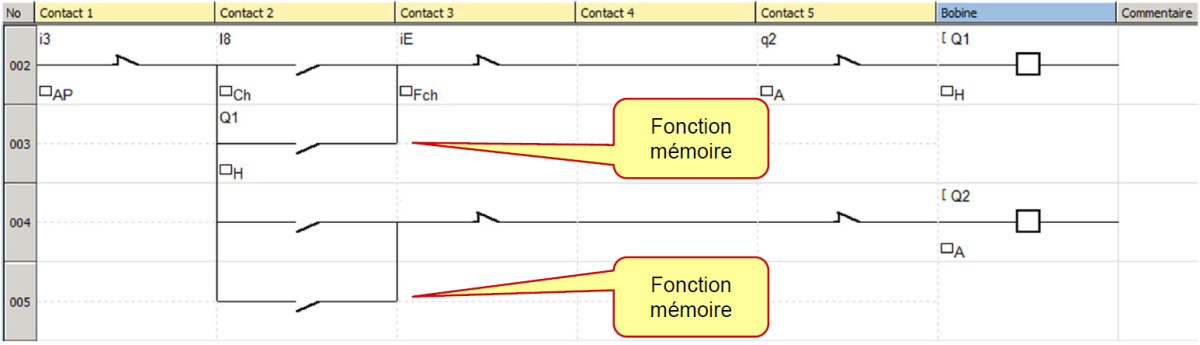

Q15/ Les déplacements complets entre les capteurs « horaire » et « anti-horaire » sont obtenus par une impulsion sur les mêmes poussoirs « Ch » et « Cu ». COMPLÉTER le programme ci-dessous avec les adresses.

  • PASSER en mode « Edition »

  • PROGRAMMER votre solution,

  • TRANSFÉRER le programme dans le module : → → .

  • Une nouvelle fenêtre s'ouvre, DÉCOCHER les deux premières options mais sélectionner les deux dernières options.

  • VÉRIFIER le fonctionnement

  • FAIRE VALIDER.

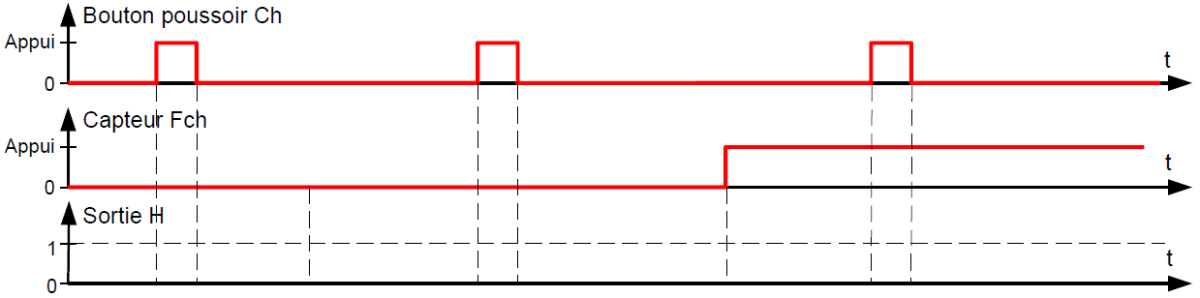

Q16 / A partir des essais, COMPLÉTER le chronogramme.

Q17 / ÉTABLIR l'équation de « H » en fonction de « Ch », « Fch » et « A ».

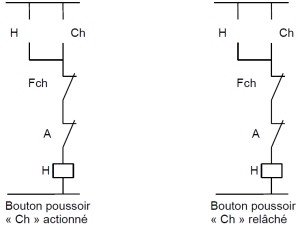

Q18 / REPRÉSENTER l'état des contacts quand la sortie « H » est activée:

  • A gauche lorsque le bouton « Ch » est actionné

  • A droite, lorsque le bouton « Ch » est relâché

Q19 / D'après le comportement du schéma électrique pour la rotation en sens horaire, en DÉDUIRE la fonction du bouton poussoir «  Ch Ch  » , le capteur fin de course «  Fch ¯ overline {Fch}  » , contact «  H H  », contact «  A ¯ overline {A}  » .
