Positionnement de la maison

Le capteur « Sc » délivre des impulsions lorsque la maison tourne. En comptant ces impulsions il est possible de déterminer la position de la maison.



  • PASSER en mode « Edition »

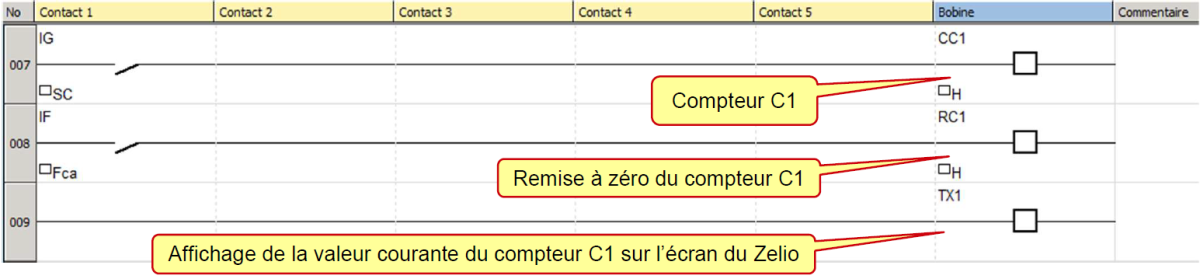

Q23 / GARDER le précédent programme et SAISIR les lignes suivantes pour compter les impulsions ;

  •  : L'icône « compteur » permet d'accéder aux fonctions suivantes :

    • la valeur du compteur s'incrémente à chaque front montant.

    • Initialise le compteur (remise à zéro)

  • La fonction « Blocs textes » permet d'afficher un message sur l'écran du contrôleur logique

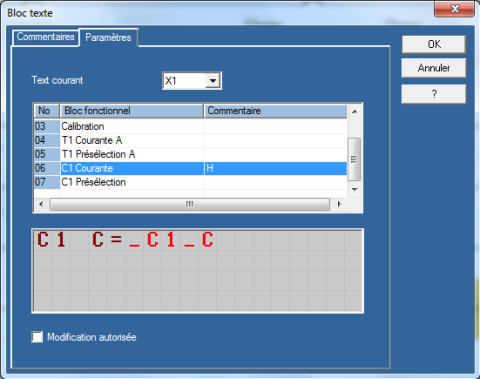

    • Pour afficher la valeur du compteur sur l'écran, FAIRE un double-clic sur la fonction « TX1 » , la fenêtre ci-contre s'ouvre.

    • FAIRE un double-clic sur la ligne « C1 Courante » pour afficher la valeur du compteur sur l'écran.

  • TRANSFÉRER le programme dans le module : → → .

  • Une nouvelle fenêtre s'ouvre, DÉCOCHER les deux premières options mais sélectionner les deux dernières options.

  • VÉRIFIER le fonctionnement

  • FAIRE VALIDER.

Q24 / INDIQUER à quel moment le compteur est remis à zéro :



Q25 / RELEVER la valeur du compteur pour les positions suivantes de la porte de la maison :

Le jardin

L'étang

La forêt

Valeur du compteur lorsque la porte est devant

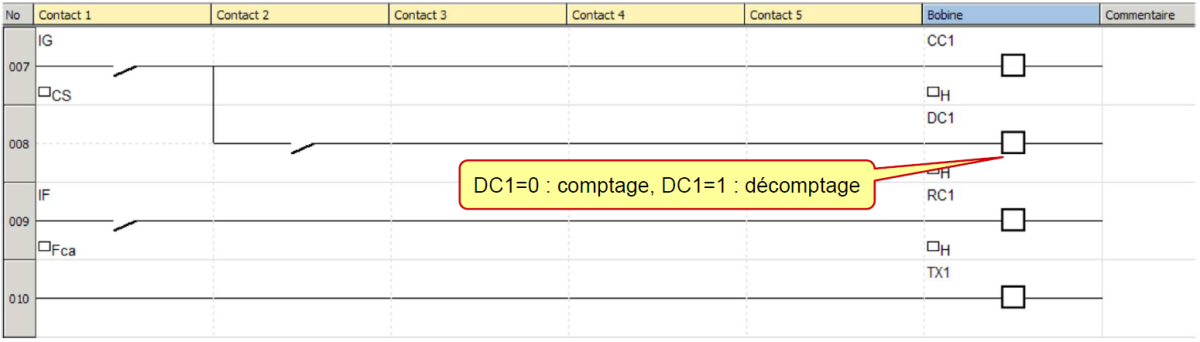

Q26 / COMPLÉTER le programme ci-dessous pour compter dans le sens horaire (DC1=0) et décompter dans le sens anti-horaire (DC1=1)

  • PASSER en mode « Edition »

  • PROGRAMMER votre solution,

  • TRANSFÉRER le programme dans le module : → → .

  • Une nouvelle fenêtre s'ouvre, DÉCOCHER les deux premières options mais sélectionner les deux dernières options.

  • VÉRIFIER le fonctionnement

  • FAIRE VALIDER.
