Signalisation des différentes positions de la maison

Q27 / PASSER en mode « Edition »

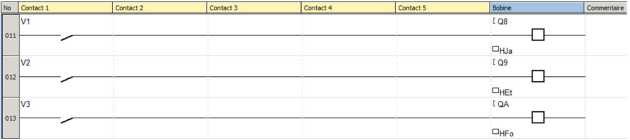

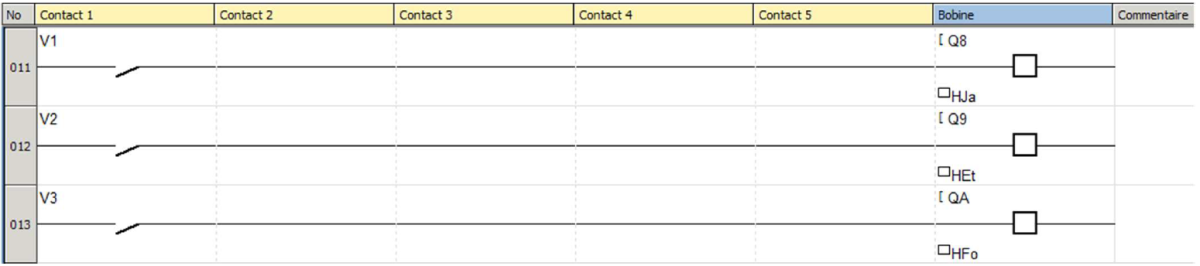

  • SAISIR le programme ci-dessous pour allumer les voyants « Jardin », Etang », « Forêt » lorsque la porte se trouve respectivement devant le jardin, l'étang, la forêt.

  • l'icône « comparateurs de compteurs » permet d'accéder à la fonction suivante :

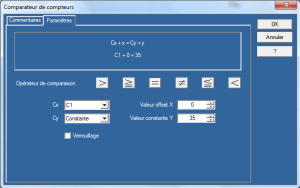

    • DOUBLE-CLIQUER sur le contact pour ouvrir la fenêtre ci-contre.

    • Dans l'exemple ci-contre, lorsque la valeur du compteur « C1 » = la valeur « 35 », le contact « V1 » se fermera.

  • TRANSFÉRER le programme dans le module : → → .

  • Une nouvelle fenêtre s'ouvre, DÉCOCHER les deux premières options mais sélectionner les deux dernières options.

  • VÉRIFIER le fonctionnement

  • FAIRE VALIDER.
