Identification du matériel

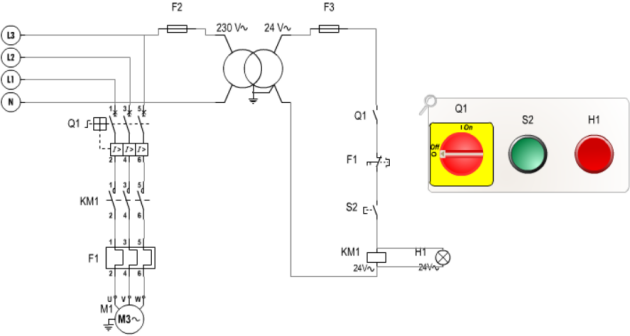

Soit le schéma de puissance et de commande suivant :

Commande marche par à-coups

Q1 / D'après les symboles représentés ci-dessus et le dossier technique, DONNER le nom des appareils repérés « Q1 », « KM1 », « F1 » et leurs fonctions.

| Documentation [pdf] | Symboles appareillage |

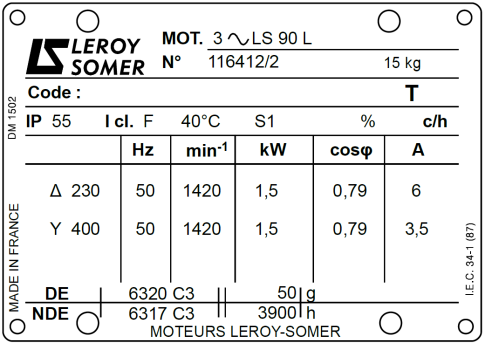

Q2 / La tension entre phases étant de 400 V, RELEVER sur la plaque signalétique du moteur ci-contre la valeur du courant nominal du moteur.

Plaque signalétique du moteur

Q3 / CALCULER la puissance active absorbée par le moteur.

| Puissances en triphasé sinusoïdal |

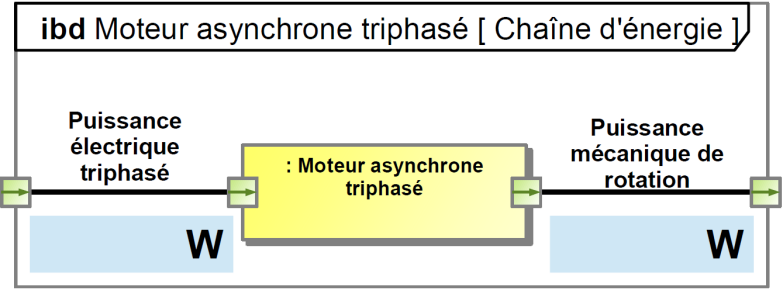

Q4 / REPORTER sur la chaîne d'énergie ci-contre, la valeur de la puissance mécanique et la valeur de la puissance active absorbée.

| Bilan des puissances |

Q5 / CALCULER le rendement du moteur.

| Équations et lois |

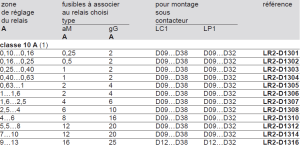

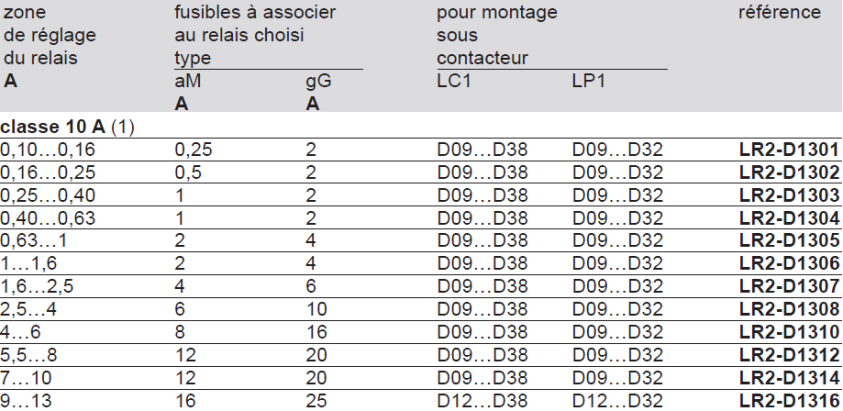

Q6 / D'après l'extrait de catalogue ci-contre, DONNER la référence du relais thermique à choisir en fonction du courant absorbé par le moteur en 400 V.

Relais thermique pour moteur asynchrone

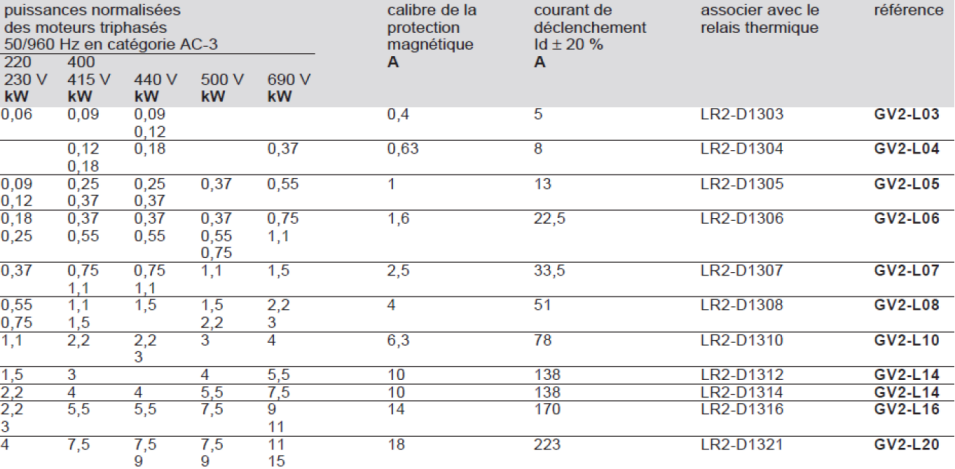

Q7 / D'après l'extrait de catalogue ci-contre, DONNER la référence du disjoncteur à choisir en fonction de la puissance du moteur et de sa tension d'alimentation 400 V.

Disjoncteurs magnétiques pour moteur asynchrone
