Commande marche arrêt prioritaire

Q12 / SAISIR le schéma ci-dessus puis FAIRE VÉRIFIER par le professeur

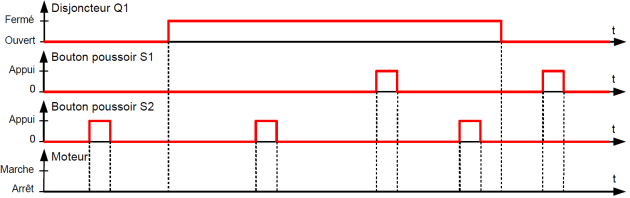

Q13 / A partir des essais, COMPLÉTER le chronogramme.

Le schéma de commande que vous venez de saisir peut être mis en équation :

Q14 / D'après le comportement , EN DÉDUIRE la fonction de :

  • Bouton poussoir S1

  • Bouton poussoir S2

  • Contact KM1



Q15 / DONNER l'élément qui réalise la coupure de l'alimentation du moteur en cas de surcharge.



Q16 / DONNER l'élément qui réalise la coupure de l'alimentation du moteur en cas de court-circuit.



Q17 / INDIQUER la solution pour inverser le sens de rotation du moteur asynchrone.

| Raccordement électrique |



Q18 / En appuyant simultanément sur les boutons poussoirs « S1 » et « S2 », EN DÉDUIRE s'il s'agit d'une marche prioritaire ou d'un arrêt prioritaire.



Q19 / REPRÉSENTER l'état des contacts quand le moteur tourne :

  • A gauche lorsque le bouton poussoir « S2 » est actionné

  • A droite, lorsque le bouton poussoir « S2 » est relâché

bouton poussoir « S2 » est actionné

bouton poussoir « S2 » est relâché
