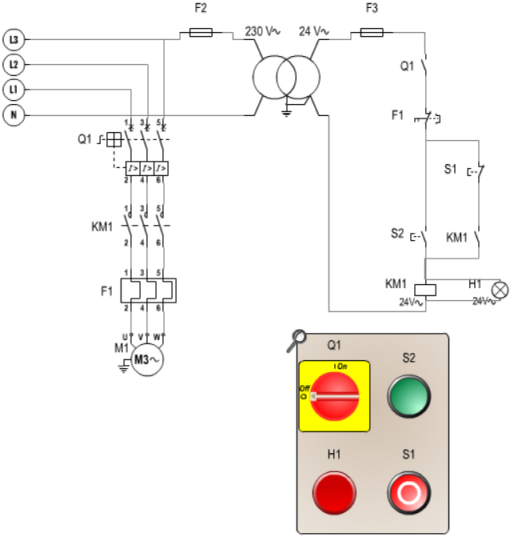

Commande marche arrêt

Q20 / SAISIR le schéma ci-dessus puis FAIRE VÉRIFIER par le professeur

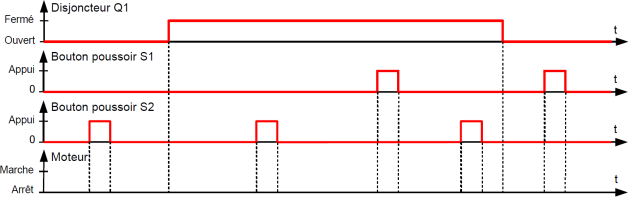

Q21 / A partir des essais, COMPLÉTER le chronogramme.

Q22 / En appuyant simultanément sur les boutons poussoirs « S1 » et « S2 », EN DÉDUIRE s'il s'agit d'une marche prioritaire ou d'un arrêt prioritaire. D'un point de vue sécurité, lequel des deux montages vous semble préférable.



Q23 / En vous appuyant sur l'équation « KM1 » donnée pour les schémas de commande précédents, DÉTERMINER l'équation de « KM1 » pour le schéma de commande ci-dessus.
