Conception des flans à découper

Le pliage

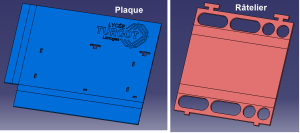

Les pièces constituant le porte-crayons sont des pièces comportant des plis, sauf les pieds, il faut donc déterminer les géométries à découper avant pliage.

Règle de base pour des pliages simples :

Comportement de la matière au cours d'un pliage :

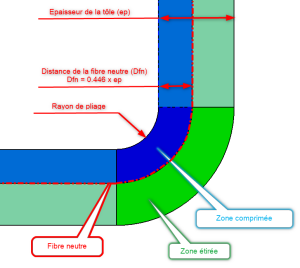

Dans les zones pliées, l'épaisseur de la tôle se décompose en deux parties séparées par une ligne que l'on appelle la "fibre neutre".

Elle correspond à la surface qui ne subit aucune contrainte lors du pliage et donc sa longueur reste inchangée après pliage.

Ce qui n'est pas le cas de la surface intérieure qui elle subit une compression ni de la surface extérieur qui subit une extension.

La position de le fibre neutre est à 0.446 x l'épaisseur de la tôle, de la face intérieure de la tôle.

la valeur de 0.446 est une approximation, la valeur réelle varie en fonction de l'épaisseur de la tôle et du rayon de pliage.

Pour une pièce pliée sur une seule direction. la longueur du flan est égal à la longueur de la "Fibre neutre".

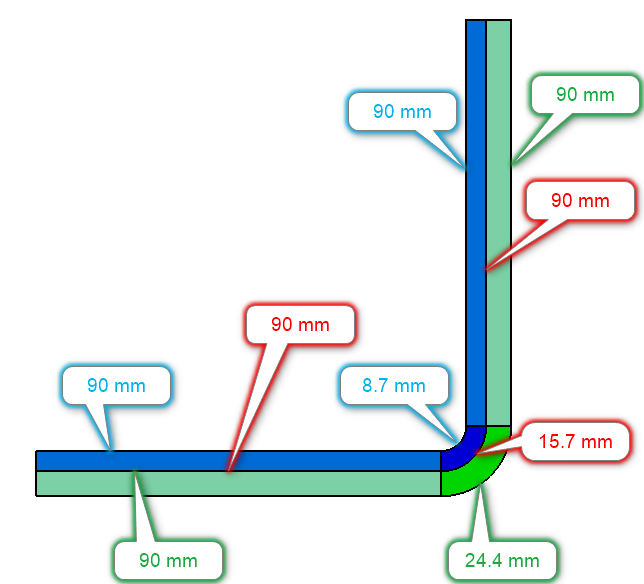

Exemple pour une tôle de 10mm d'épaisseur pliée à 90° avec un rayon de pliage de 10mm

Longueur Fibre neutre= 2 x 90 +15.7 = 195.7 mm

Longueur intérieure = 2 x 90 + 8.7 = 188.7 mm

Longueur extérieure = 2 x 90 + 24.4 = 204.4 mm

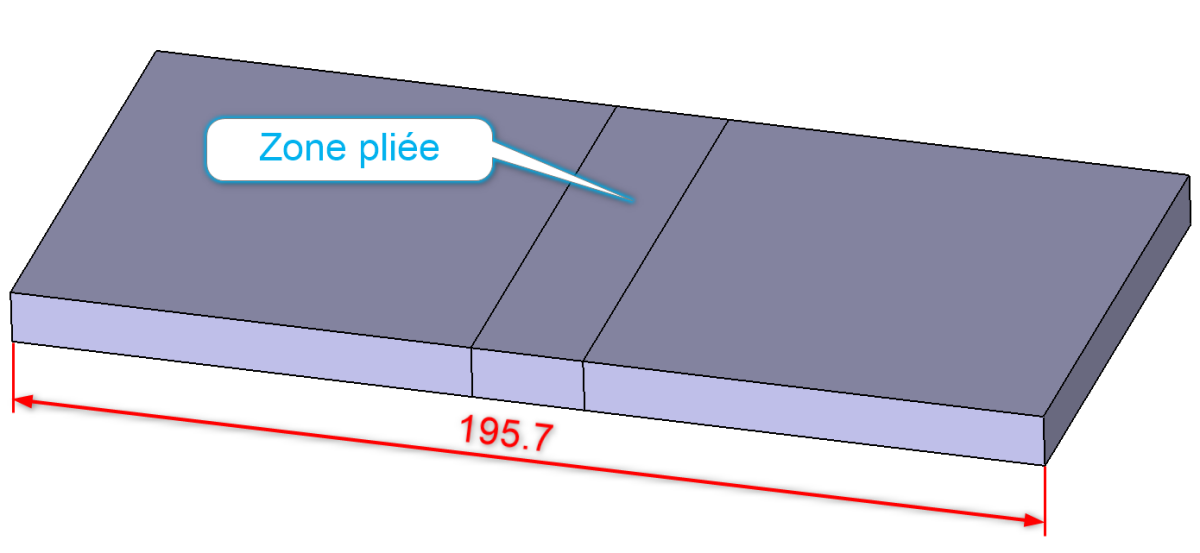

Le flan à découper sera donc une plaque de 195.7mm de large pour obtenir les bonnes dimensions après pliage.

En reprenant l'exemple ci-dessus :

Q3/ CALCULER la hauteur H et la largeur L que devra avoir le flan.

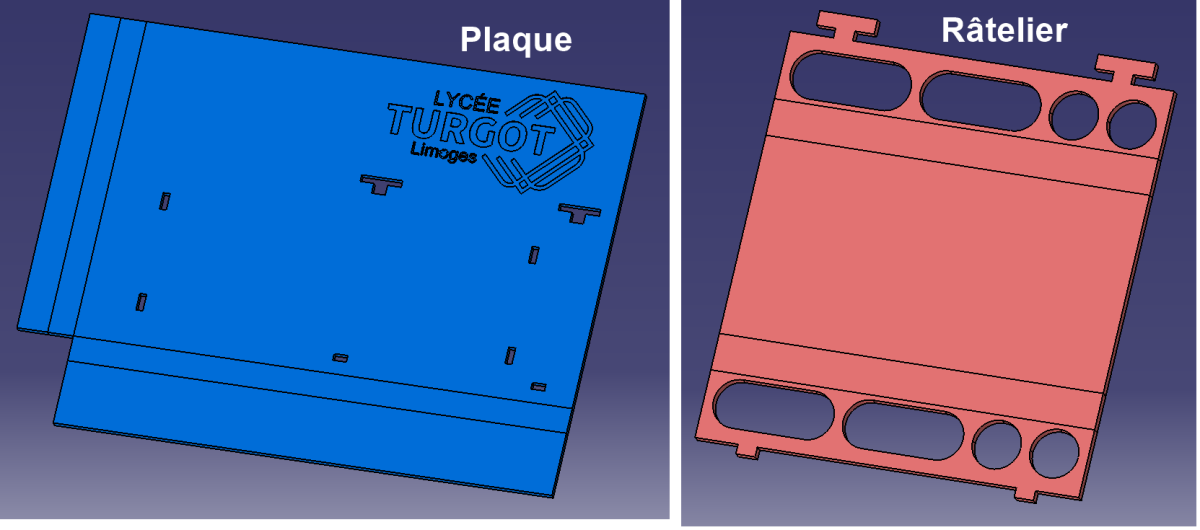

CONTRÔLER les dimensions des flans pour la plaque et pour le râtelier en suivant la procédure ci-dessous :

CACHER toutes les pièces inutiles dans l'assemblage,

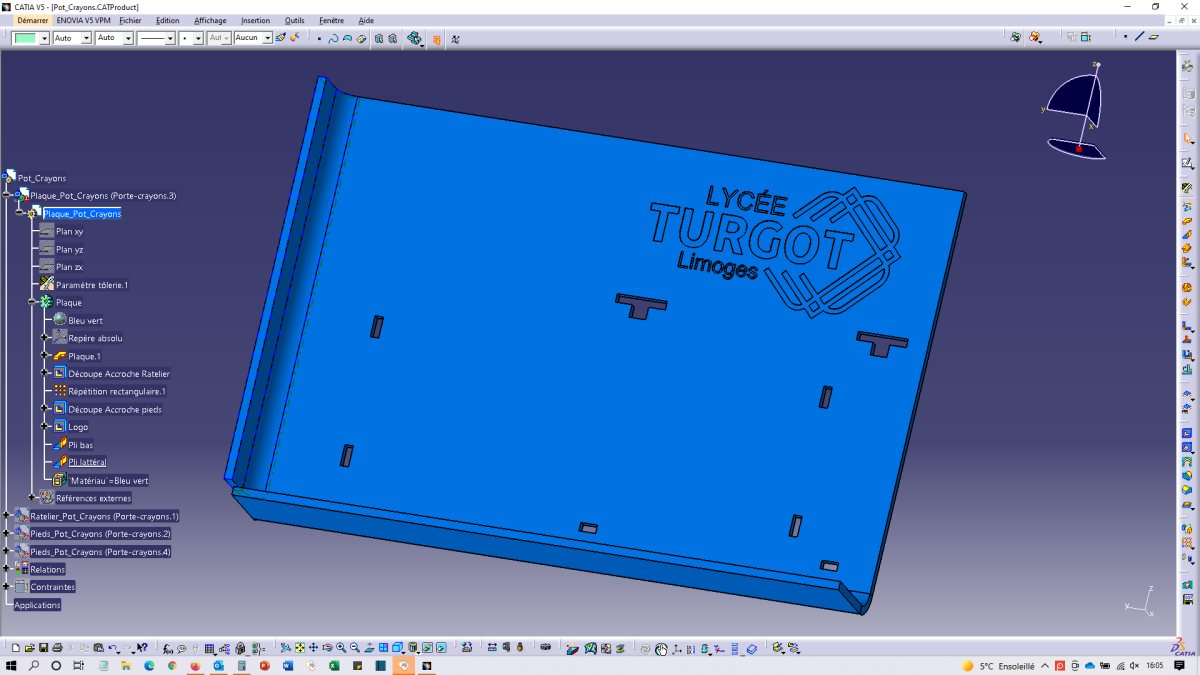

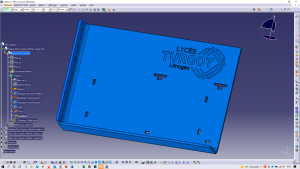

DOUBLE-CLIQUER sur le corps de pièce "Plaque" de la "plaque _pot_crayons" pour ouvrir la pièce avec l'atelier "Generative Sheetmetal Design".

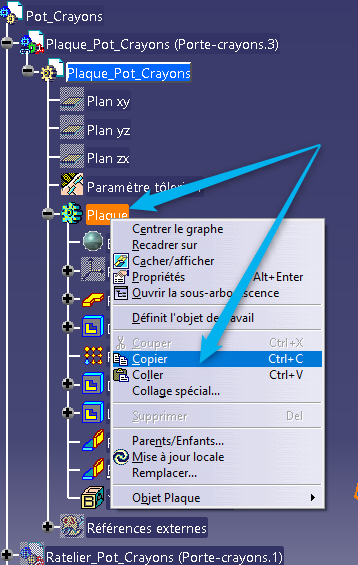

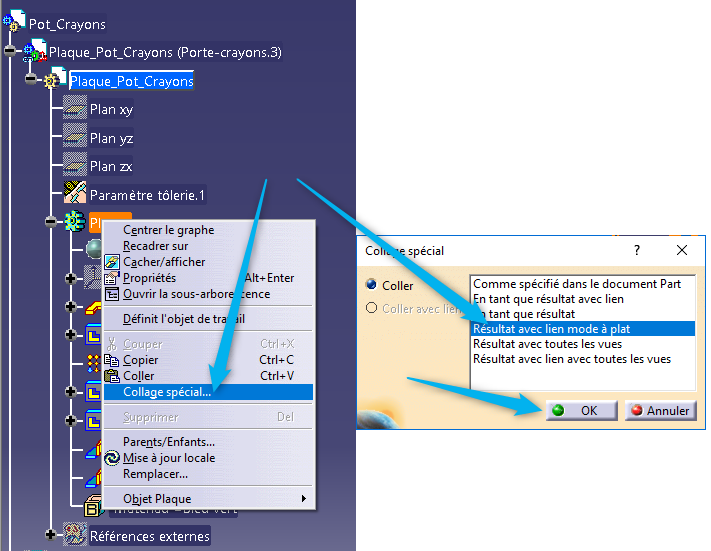

COPIER le corps de pièce "Plaque" en sélectionnant " Copier" dans le menu contextuel.

COLLER ce corps de pièce en sélectionnant "Collage spécial..." puis sélectionner Résultats avec lien mode à plat" dans la boite de dialogue.

Valider par le bouton "OK"

RENOMMER par "Flan_Plaque" ce nouveaux corps de pièce.

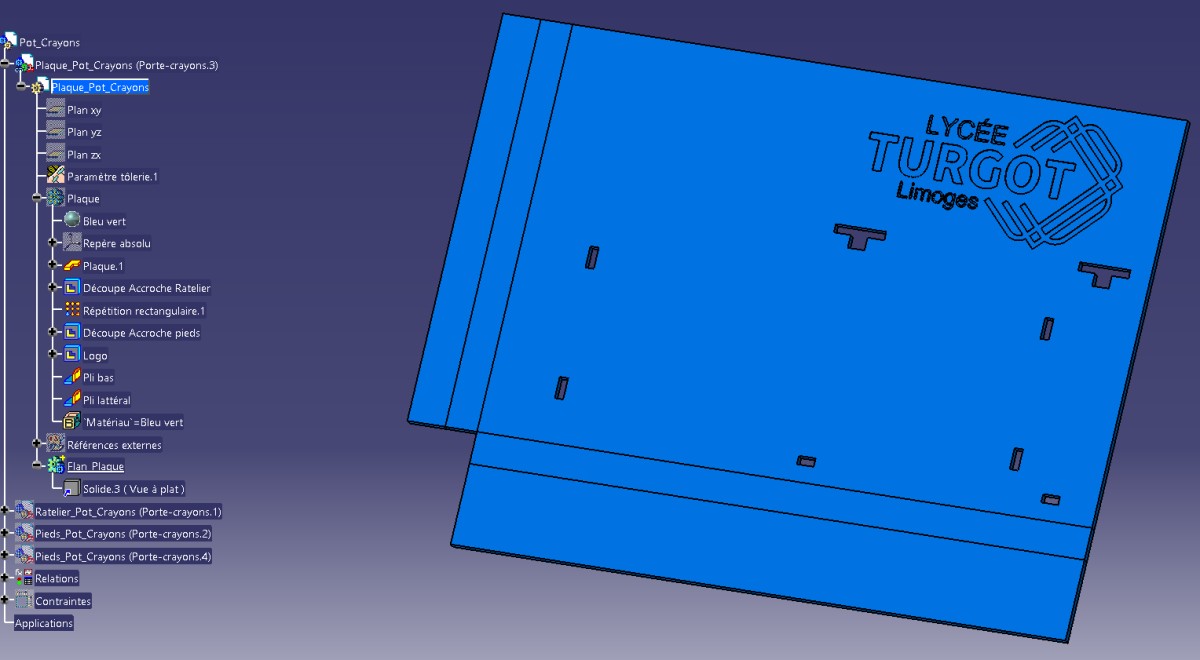

CACHER le corps de pièce "Plaque" pour faire apparaître uniquement le flan flan.

ENREGISTRER votre travail

Impossible d'accéder à la ressource audio ou vidéo à l'adresse : https://turgotlimoges.scenari-community.org/STI2D/2_TSTI2D/3_SPE_ITEC/Activit%C3%A9s%20S%C3%A9quence%203/AC%203-1%20Conception%20de%20pi%C3%A8ce%20de%20tolerie/res/2021-11-30_16h22_24.mp4

La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.

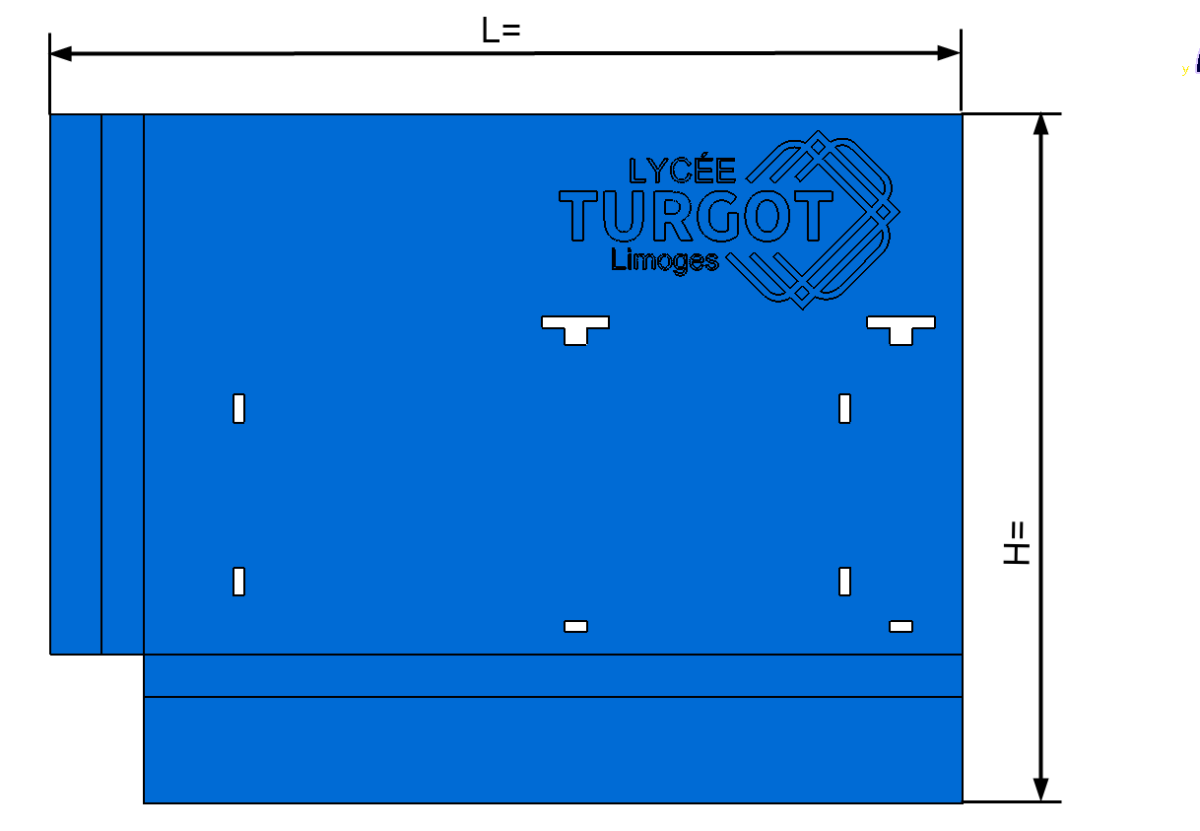

Q4/ MESURER les distances L et H avec l'outil "Mesure" , REPORTER les valeurs sur le document réponse

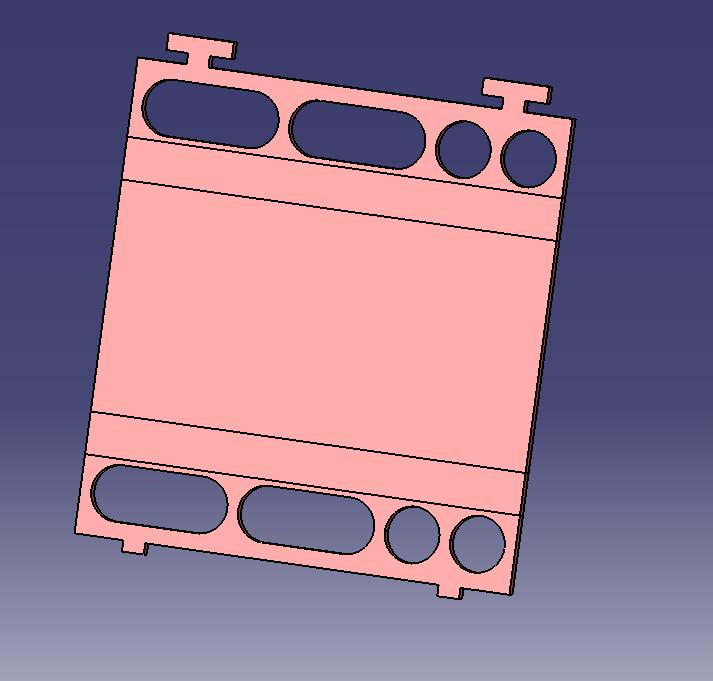

REPRODUIRE le même travail avec le Râtelier
