2- Adaptation à votre téléphone
La maquette numérique fournie n'est pas forcement adaptée à recevoir votre propre téléphone, il vous faut donc la modifier en conséquence.
Question
Q1/ DÉFINIR deux couples matériau/procédé permettant la réalisation du prototype des différentes pièces constituant le porte-crayons
Indice
Les pièces, peuvent être réalisées aussi bien en métal qu'avec une matière plastique.
Indice
Observez les géométries des différentes pièces constituant le porte-crayons
Afin de pouvoir poser votre téléphone sur le porte-crayons vous devrez certainement adapter la largeur de la plaque.
Dans un premier temps vous allez analyser la conception de la plaque
Ouvrir dans CATIA le fichier" 0-Pot_Crayons.CATProduct"

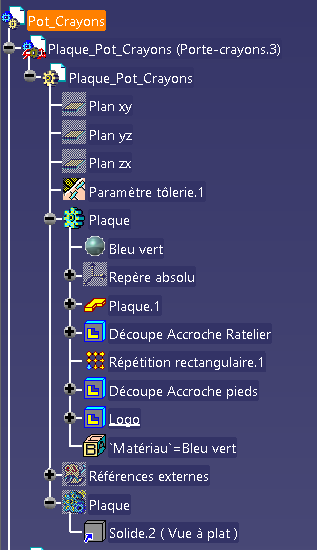

Développer l’arbre de construction de la plaque afin de découvrir sa conception.
La conception est faite avec un atelier spécifique pour les pièces de tôlerie "Generative Sheetmetal Design" d’où la structure un peu particulière. (A consulter ici)
Question
Q2/ MODIFIER l'esquisse de définition de la plaque pour que votre téléphone puisse être positionné sur le porte-crayons. NOTER sur le document réponse la modification effectuée
Indice
Attention de bien modifier le bon coté.
