Calepinage des flans

DéfinitionCALEPINAGE

A l'origine le calepinage est l'art de disposer les éléments de formes définies pour réaliser une mosaïque. Le terme à été repris pour désigner l'action de disposer de manière judicieuse les profiles des pièces à découper dans une tôle. Le but étant de limiter au maximum les pertes sous forme de chutes.

La machine utilisée pour découper vos flans permet d'utiliser des plaques de dimension 300 x600 mm. Vous devez donc positionner au mieux les contours des pièces sur la plaque.

Attention

N'oublier pas que vous devez faire deux porte-crayons.

Q5/ LISTER les pièces à découper et INDIQUER le nombre nécessaire pour réaliser le nombre de produits souhaités

MéthodeRéalisation des profils au format DXF

Étape 1 : Génération du profil au format DXF

DOUBLE-CLIQUER sur le corps de pièce à traiter pour l'ouvrir avec l'atelier "Generative Sheetmetal Design".

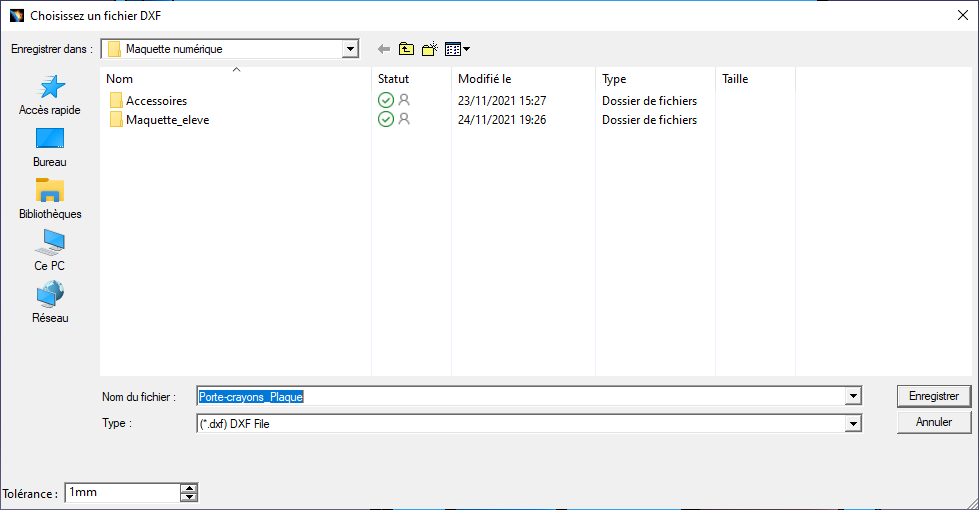

SÉLECTIONNER L'outil "Enregistrement au format DXF"

RÉPÉTER l'opération pour toutes les pièces à découper

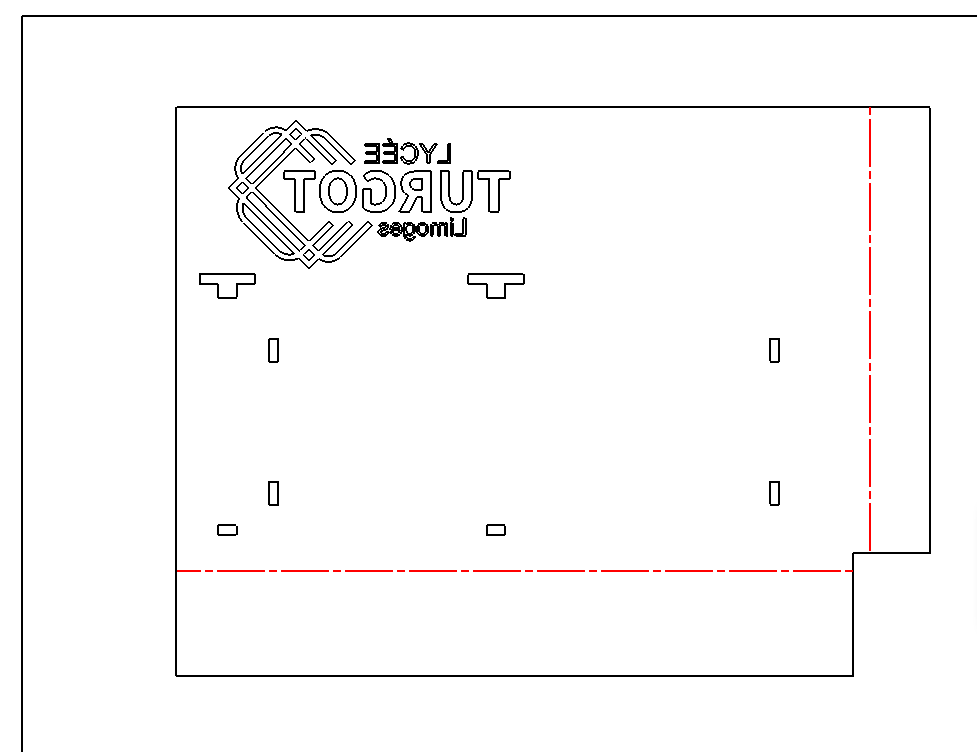

OUVRIR les fichiers .DXF avec Catia, vous constaterez que les gravures ce trouve à l'envers

Étape 2 : Adaptation du profil

TRACER un trait vertical avec l'outil "Droite" sur la vue. Il doit dépasser largement haut dessus et en dessous de la vue

SECTIONNER tous le dessin sauf le trait

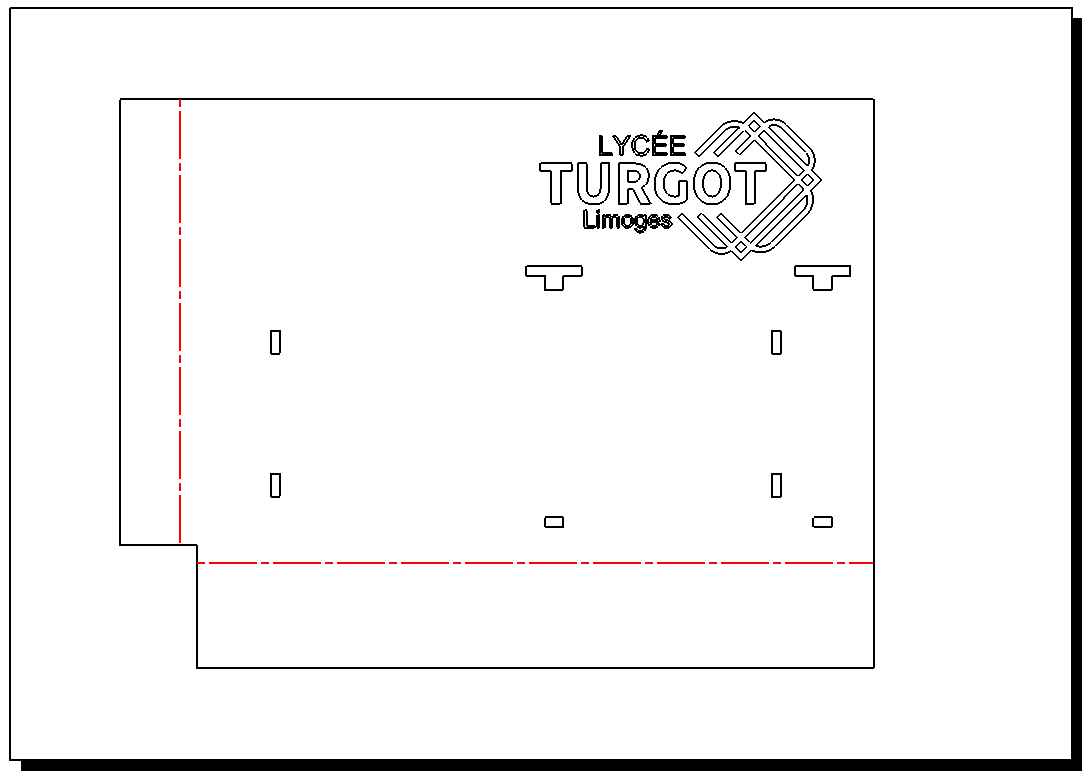

FAIRE une "Symétrie" par rapport à un trait vertical.

EFFACER le trait vertical

ENREGISTRER votre fichier au format DXF

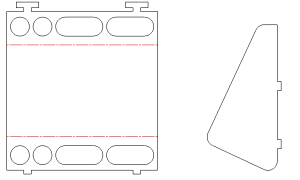

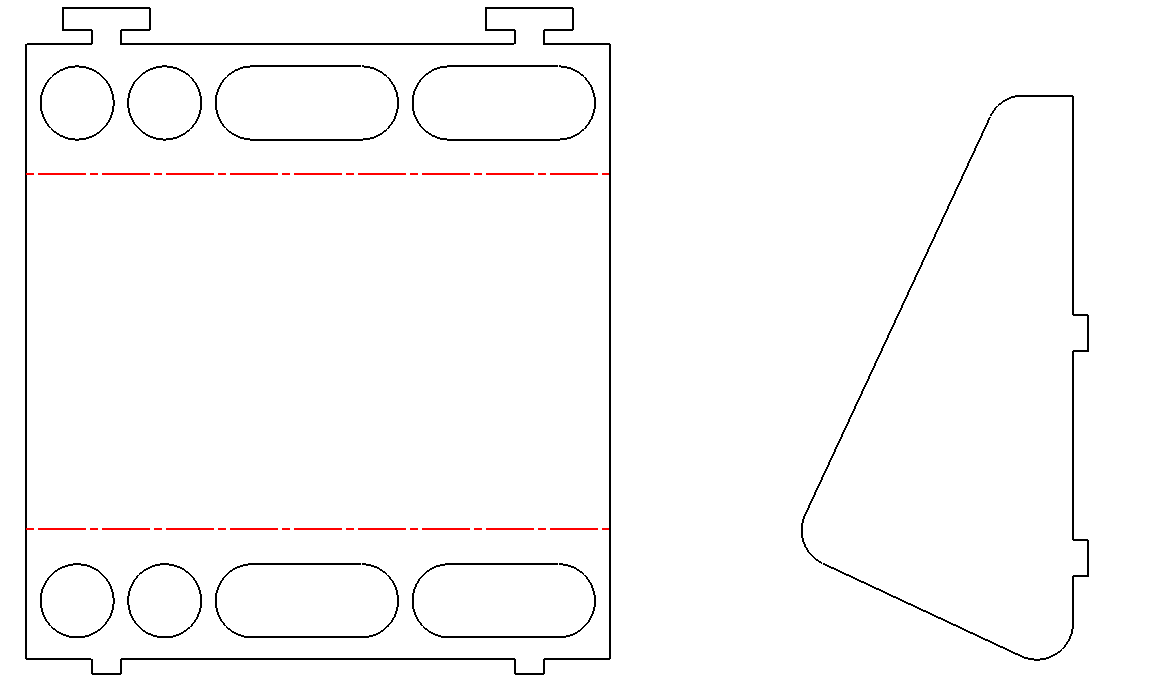

REPRODUIRE le même travail avec le Râtelier, le Pied (seulement l'étape 1)

MéthodeRéalisation du calepinage

IMPRIMER les figurines à l'échelle 1 en nombre suffisant pour réaliser les deux porte-crayons.

Pour chaque pièce :

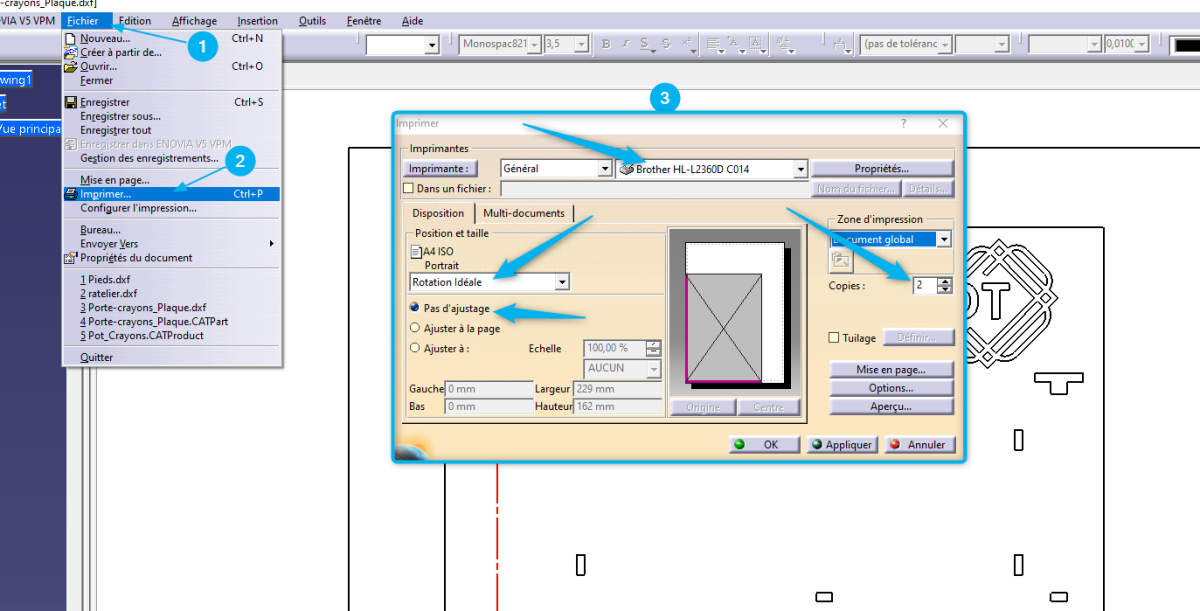

  1. SÉLECTIONNER le menu fichier

  2. SÉLECTIONNER Imprimer

  3. CONFIGURER la boite de dialogue comme ci-contre

DÉCOUPER toutes les figurines et disposez les sur les feuilles de papier au format de la plaque afin de minimiser les perte. (la plaque doit permettre de réaliser 4 porte-crayons)

COLLER les figurine quand vous avez trouvé la disposition optimale.

Q6/ REPORTER sur le document réponse les dimensions minimums que doit avoir la plaque pour vous permettre de réaliser les 2 porte-crayons.
