Analyse de la problématique
Système d'ouverture piloté.
Le système se compose d'un châssis associé à deux fenêtres vitrées mobiles en rotation.
Solution technique retenue
La solution retenue afin de réaliser le fonctionnement ouverture-fermeture est un système d'entraînement type "pignon-crémaillère".

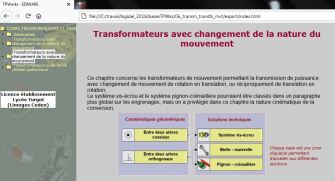

CONSULTER dans les ressources TP WORKS, le chapitre "Transformateur avec changement de la nature du mouvement"
Question
Dans la présentation des solutions de mouvements relatifs, deux sont identifiées :
crémaillère fixe et pignon mobile en rotation et en translation.
pignon mobile en rotation et crémaillère mobile en translation.
La solution 2 a été retenue pour être développée.
Q1/ JUSTIFIER ce choix.
NB : Pour répondre à cette question, il faut s'intéresser aux pièces en mouvement : guidage de leur trajectoire, masse des pièces, inertie due au mouvement, alimentation en énergie.
Schéma cinématique minimal

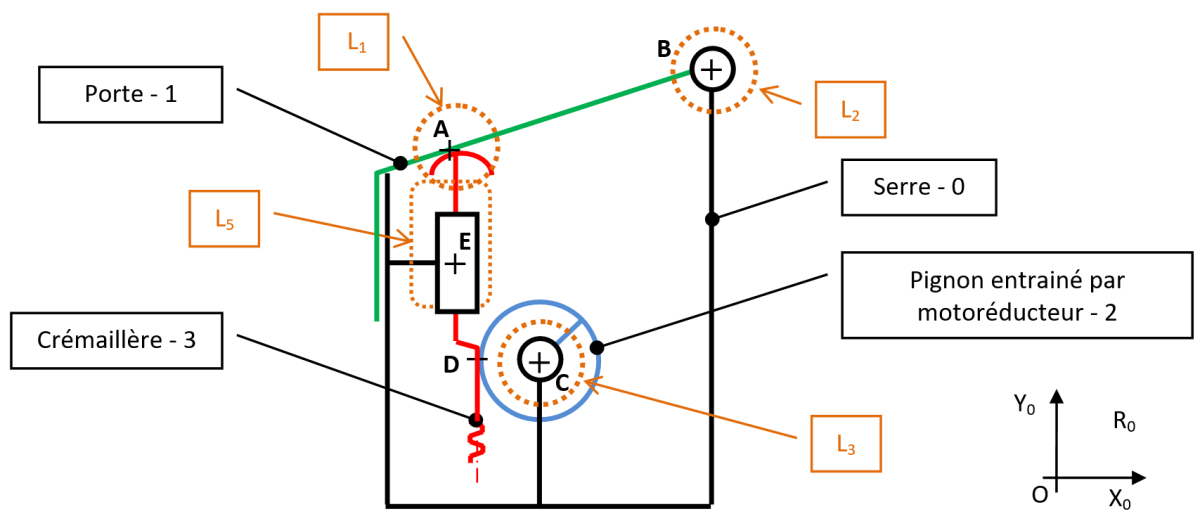

La solution retenue est décrite par le schéma cinématique suivant :
Q2/ DÉCRIRE littéralement comment s'effectue l'action permettant l'ouverture de l'ouvrant gauche.
Remarque :
Vous devez faire apparaître le nom des liaisons dans votre descriptif.
Attention : Hypothèse
Pour l'étude de la liaison pignon/crémaillère, on considérera le contact entre les dents est linéique et qu'il est parallèle à l'axe de révolution du pignon.
