Conception de la platine
Conception CAO

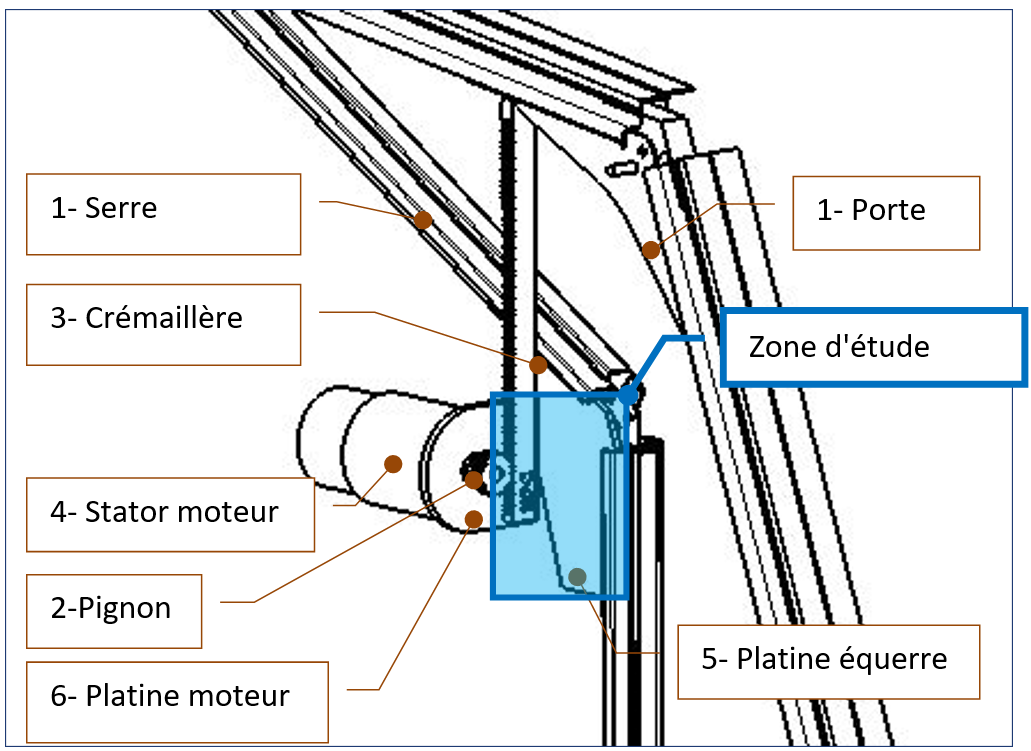

Nomenclature des pièces concernées par l'étude.
A l'aide du modeleur volumique CATIA :
Conseil :

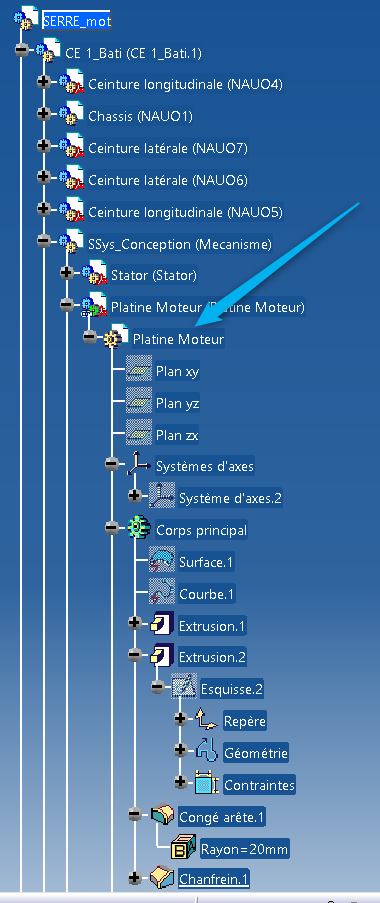

RESPECTER l'emplacement dans la zone de création de la pièce "Platine Moteur" indiquée dans l'arborescence ci-contre :
Pour le travail de conception vous vous référerez :
A l'aide CATIA
A vos travaux réalisés au cours des activités précédentes.
Pensez à faire un croquis pour exprimer votre idée de solution constructive pour chaque problématique élémentaire.
Q5/ POURSUIVRE la conception, à l'aide du modeleur volumique CATIA, de la pièce "Platine Moteur" en respectant le design.
C'est-à-dire que vous devez concevoir :
Des surfaces fonctionnelles servant à :
ASSURER le placement d'une pièce par rapport à une autre (mise en position), pour avoir un montage précis ;
GUIDER une pièce lors d'un mouvement ;
MAINTENIR en position les pièces, de manière à l'immobiliser. attention : ici on ne tiendra pas compte du maintien en position de la "crémaillère" par rapport à la "platine crémaillère".
les surfaces de complément
Elles se présentent comme des caractéristiques non fonctionnelles, qui ferment le volume de la pièce. Elles tiennent compte du mode de fabrication et du design.
Dans tous les cas, la fonction à remplir détermine la forme des surfaces en contact, et donc la liaison cinématique entre les deux pièces.
a/ CONCEVOIR le guidage de la crémaillère par rapport au patin lié à l'ouvrant gauche.
C'est-à-dire que vous devez concevoir un dispositif permettant:
d'ajuster le placement de la crémaillère par rapport pignon-moteur;
de guide la crémaillère.
b/ CONCEVOIR le maintien de la platine par rapport au châssis.
C'est-à-dire que vous devez concevoir un dispositif permettant:
un dispositif permettant :
D'assurer la mise en position de la platine sur le châssis
De maintenir en position la platine sur le châssis
c/ CONCEVOIR le maintien du motoréducteur sur la platine.
C'est-à-dire que vous devez concevoir un dispositif permettant:
C'est-à-dire que vous devez concevoir un dispositif permettant:
D'assurer le maintien du moteur par des vis.
