Activité de Conception AC 3-3 Étude Aérodynamique - Tracker Solaire

1- DÉVELOPPER dans le menu outil\ :

1. Flow Simulation\

2. domaine de calcul

2- SAISIR les valeurs définissant le domaine de calcul.

3- VALIDER par « OK »

4- VISUALISER les « Résultats »

SÉLECTIONNER l'onglet « Flow Simulation »

5- SE PLACER dans « Tracker_Déflecteur 01\Données d'entrée » puis :

1. CLIQUER DROIT sur « Objectifs »

2. SÉLECTIONNER « Insérer des objectifs globaux »

6- SE PLACER dans la fenêtre

1. CLIQUER DROIT sur « Objectifs »

2. SÉLECTIONNER « Insérer des objectifs globaux »

3. dans fenêtre « Paramètres », COCHER :

   1. Pression statique moyenne

   2. Vitesse (X) moyenne

   3. Force (X)

   4. Force (Y)

   5. Force (Z)

8- VISUALISER et VÉRIFIER l'« affichage »

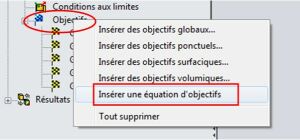

9- INSÉRER une « équation d'objectifs » avec un clic DROIT sur « Objectifs »

Il s'agit d'introduire le coefficient de pénétration dans l'air sur l'axe X, noté Cx.

Ce paramètre dépend d'un modèle mathématique qu'il est nécessaire d’introduire dans les objectifs via l'écriture de son équation.

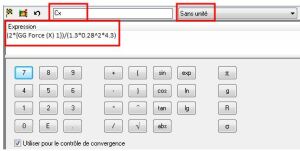

10- SAISIR l'« équation » ainsi que les compléments indiqués par l'image ci-contre.

SÉLECTIONNER le paramètre {GG Force (X)}dans l'arbre de construction pour l'insérer dans l'équation.

11- VALIDER

12- DÉVELOPPER dans le menu outil\ :

1. Flow Simulation\

2. Paramètres de contrôle du calcul

13- SE PLACER dans l'onglet « Finalisation », puis :

1. COCHER « Itérations »

2. SAISIR le nombre « 40 » (attention la valeur est de 100 par défaut).

3. VALIDER par « OK »

14- Dans le bandeau, Flow Simulation :

1. CLIQUER sur « Lancer le calcul »

11- Dans la fenêtre « Lancer le calcul » :

1. SÉLECTIONNER « Exécuter, Nouveau calcul »

2. VALIDER par « Lancer le calcul »

12- Déroulement du calcul :

1. CLIQUER sur « Solveur » dans la barre des tâches, pour entrer dans l'application.

2. ATTENDRE la fin du calcul précisé par « Calcul terminé »

13- VÉRIFIER le « chargement des résultats »
