Étude du graphe des liaisons

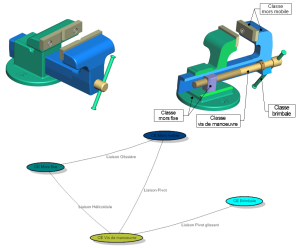

DéfinitionLe graphe des liaisons

C'est une représentation graphique qui permet de lister de manière exhaustive les liaisons entre les différentes classes d'équivalence. Il est le préambule à la réalisation du schéma cinématique

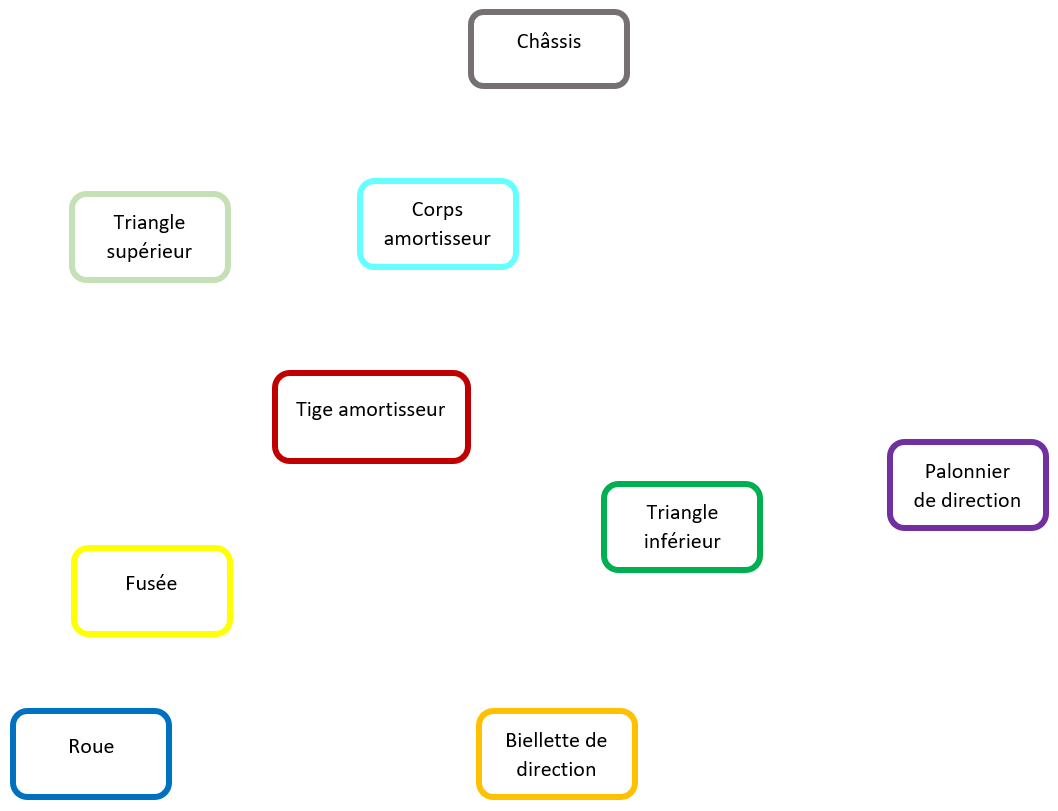

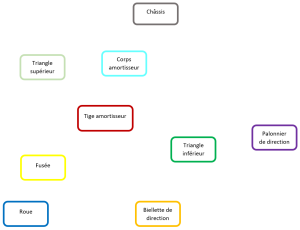

Q1\ COLORIER chaque bulle du document réponse en respectant les couleurs des classes d'équivalence. TRACER sur le graphe des liaisons,en observant le coté assemblé su train avant, par un trait les ''relations'' entre les différentes classes d'équivalences. Ne pas nommer les liaisons.
