Étude de la Tige amortisseur / Triangle inférieur

Assemblage

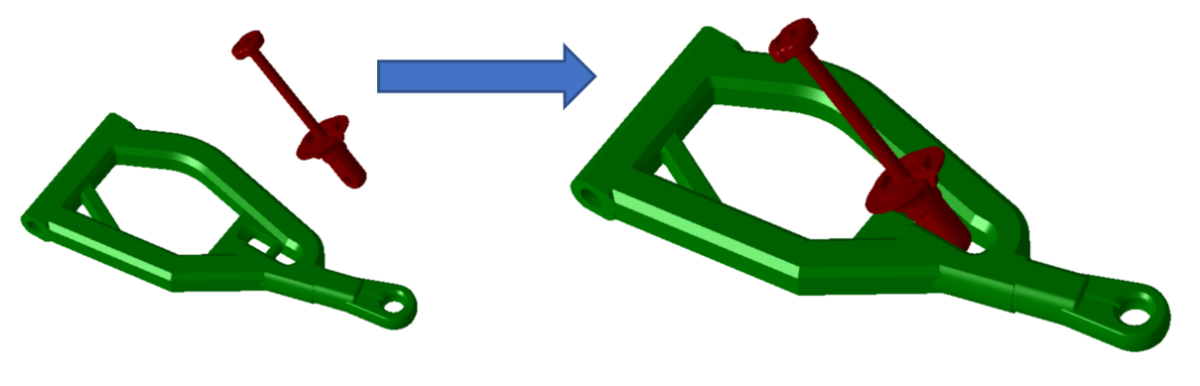

ASSEMBLER Les deux classes d'équivalence Tige amortisseur et Triangle inférieur pour obtenir le résultat ci-contre

Q12\Compléter le tableau réponse :

  • NOMMER la classe d'équivalence.

  • COLORIER les surfaces de contact entre les pièces.

  • DONNER le nom de chaque surface (Plane, Cylindrique, sphérique, ...)

  • SURLIGNER les degrés de liberté du montage.

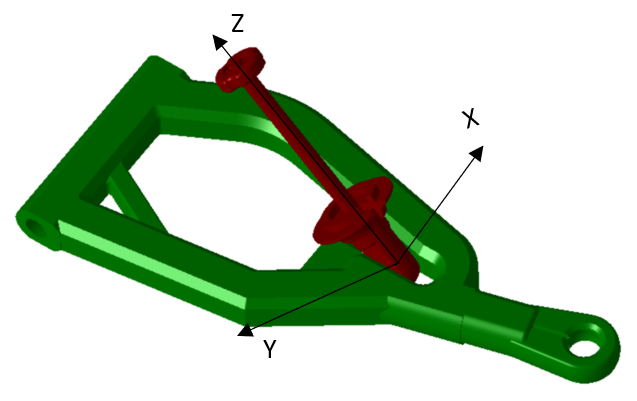

Q13\RETROUVER la liaison mécanique correspondante dans le tableau des liaisons. COMPLÉTER le tableau d'analyse des liaisons en indiquant son nom. REPORTER les symboles en veillant à bien respecter le système d'axe et les couleurs des classes d'équivalence.

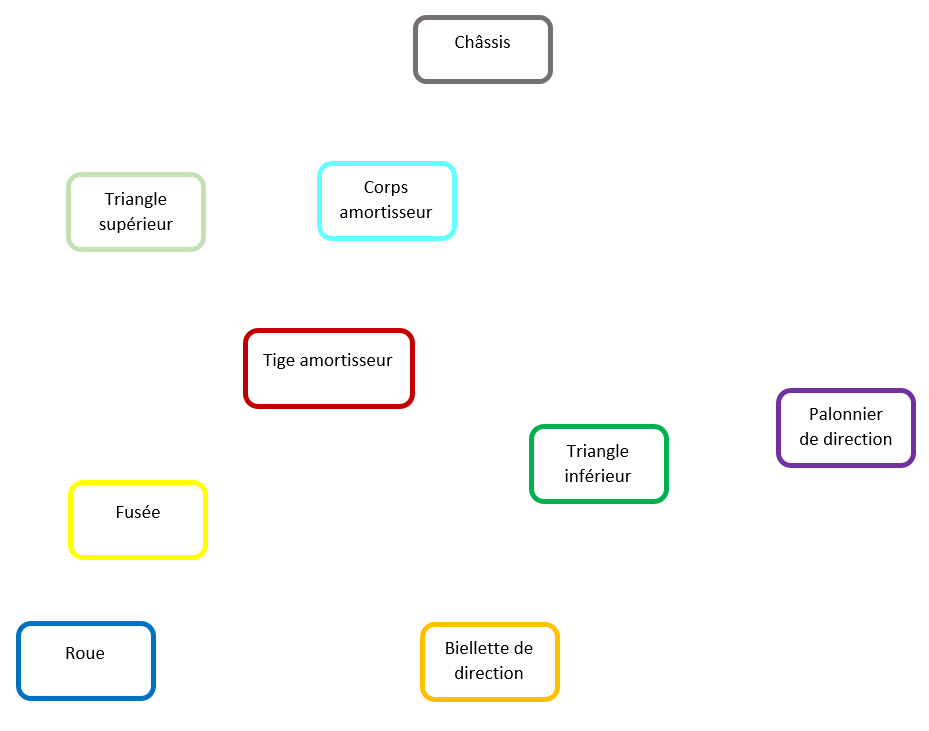

Q14\ COMPLÉTER le graphe des liaisons en indiquant le nom de chaque liaison que vous avez repéré.
