4-2) Mesure de la durée du démarrage
Seul l'oscilloscope peut être relié au secteur avant la vérification du professeur

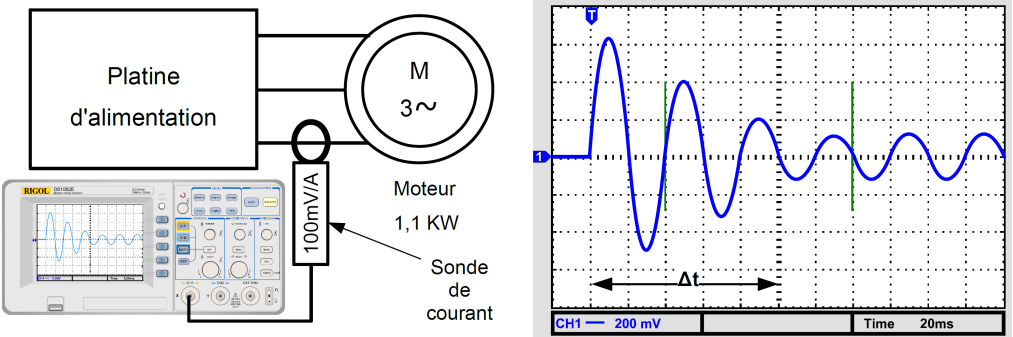

Q8 / Après vérification du montage par le professeur, relever l'oscillogramme du courant de démarrage du moteur avec la sonde et déterminer la durée « Δt » de son démarrage.
| Utilisation de l’oscilloscope |
Q9 /Indiquer le phénomène transitoire observé au démarrage du moteur.
Q10 /Déterminer l'amplitude « ÎD » du courant de démarrage (tenir compte du rapport de la sonde de courant).
Q11 /Déterminer l'amplitude « ÎN » du courant en régime établi (tenir compte du rapport de la sonde de courant).
Q12 / Déterminer le rapport \(\mathbf{\large{\frac {\hat{I}_{D}} {\hat{I}_{N}}}}\)
Q13 / Sachant que \(\mathbf{\large{I_{N}=\frac {\hat{I}_{N}} {\sqrt{2}}}}\) déterminer la valeur efficace.
