5-3) Commande analogique du variateur ATV11

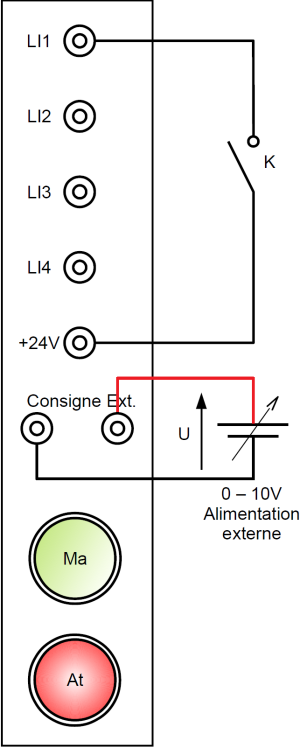

Q22 / Le variateur étant hors tension, coupler et connecter le moteur à sa sortie. Connecter les entrées de commandes (LI1, consigne ext.) comme indiqué sur le schéma ci-contre.
Faire valider par votre professeur
Q23 /Mettre sous tension le variateur puis fermer l'interrupteur « K » pour démarrer le moteur. Faire varier la tension de l’alimentation externe, lire la fréquence de sortie sur le variateur et compléter le tableau.
Attention :
La tension ne devra en aucun cas dépasser 10V
u (V) | 0 | 2 | 4 | 6 | 8 | 10 |
|---|---|---|---|---|---|---|
f (Hz) |
Q24 / Compléter le graphique.
Q26 / Graphiquement, déterminer la tension u pour obtenir une fréquence de sortie f de 32 Hz.
Q27 / Définir graphiquement les réglages de LSP et HSP si l'on souhaite 10 Hz quand uc = 2 V et 40 Hz quand uc = 8 V
Q28 / Tester le fonctionnement du moteur en remplaçant « L11 » par « L12 » pour définir son rôle.
