5-4) Commande logique du variateur ATV11
Conserver les valeurs de LSP et HSP et régler les paramètres SP2 à 30 Hz, SP3 à 40 Hz et SP4 à 50 Hz.
| Configuration du variateur |

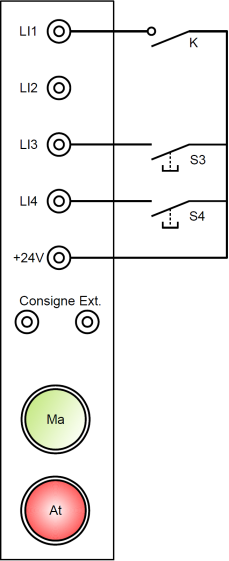

Le variateur étant hors tension, déconnecter l'alimentation 0-10V et raccorder les boutons poussoirs S3 et S4 qui permettront d'actionner temporairement les entrées LI3 et LI4 (voir schéma ci-contre).
Faire valider par votre professeur
Q29 /Mettre sous tension le variateur, fermer les interrupteurs selon les combinaisons du tableau, puis lire la fréquence de sortie sur le variateur et compléter la colonne fréquence du tableau.
Q30 / Dans la dernière colonne, identifier les paramètres LSP, SP2, SP3 et SP4 pour les combinaisons d'entrées LI3 et LI4.
LI1 | LI3 | LI4 | f (Hz) | Paramètres |
|---|---|---|---|---|
0 | 0 | 0 | ||
1 | 0 | 0 | ||
1 | 1 | 0 | ||
1 | 0 | 1 | ||
1 | 1 | 1 |
