Couplage d'un alternateur

Q25 / Ouvrir le fichier « Tpeolien Q25.psimsch ».

Enregistrer le fichier dans votre répertoire ou dans le bureau de l'ordinateur

Après avoir réglé la vitesse du vent, lancer la simulation en cliquant sur l'icône « Run Simulation »

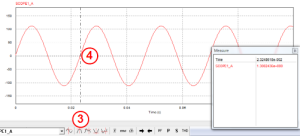

Double-cliquer sur l'oscilloscope pour faire apparaître les oscillogrammes

Pour figer les signaux, ne pas oublier de sélectionner la fonction « Trigger » sur ,

Pour une analyse plus précise des signaux, cliquer sur (si la question « Do you want to replace it ? » apparaît, répondre « Oui »)

Cliquer sur l'icône « Global Max » pour lire la valeur maxi de la tension et la reporter dans le tableau ci-dessous.

Afin de pouvoir lire la période, sélectionner l'icône « Next Max » puis cliquer sur la fin de la première période du signal. Reporter la valeur dans le tableau ci-dessous puis déterminer la fréquence : \(\textcolor{blue}{\mathbf{\large{f =\frac{ 1}{T}}}}\)  .

Avant de changer la valeur de la vitesse du vent, cliquer sur l'icône « Stop Simulation »

Régler une nouvelle vitesse du vent, puis lancer la simulation en cliquant sur l'icône « Run Simulation »

Pitch = 0°

Vent (m/s)

6

8

10

12

14

Tension maxi (V)

Période du signal (s)

Fréquence du signal (Hz)

Commenter l'influence de la vitesse du vent sur la valeur de la fréquence. Conclure sur l'inconvénient de ce phénomène.
