Couplage d'une génératrice
Q24 / Ouvrir le fichier « Tpeolien Q24.psimsch ».
Une génératrice à courant continu a été ajoutée à la sortie du multiplicateur. Pour représenter les abonnés, une résistance de 50 Ω simulera la consommation en s'enclenchant au bout de 6 secondes.
Lancer la simulation en cliquant sur l'icône « Run Simulation »
La fenêtre « Properties » doit s'ouvrir :
Parmi les variables disponibles dans la fenêtre gauche « Variables available », Sélectionner la première valeur à visualiser qui sera le courant délivré par la génératrice « Ig »
Cliquer sur l'icône « Add »
, le nom de la variable « Ig » doit apparaître dans la fenêtre droite « Variables for display »
Cliquer sur l'icône « OK »
pour afficher l'allure de la courbe « Ig » qui correspond au courant délivré par la génératrice (dépend de la consommation des abonnés raccordés à l'éolienne)

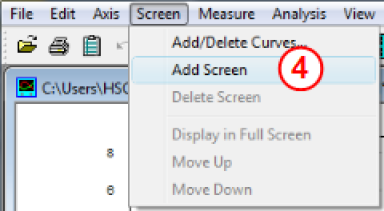

Pour visualiser une autre courbe, dans l'onglet « Screen », sélectionner « Add Screen » pour avoir de nouveau accès à la fenêtre « Properties »:
Parmi les variables disponibles dans la fenêtre gauche « Variables available », Sélectionner la valeur « Ug » qui sera la tension délivrée par la génératrice.
Cliquer sur l'icône « Add »
, le nom de la variable « Ug » doit apparaître dans la fenêtre droite « Variables for display »Cliquer sur l'icône « OK »
pour afficher l'allure de la courbe « Ug ».
Recommencer l'étape pour insérer une troisième courbe, celle de la vitesse.
Afin de pouvoir lire un instant précis dans le temps, sélectionner l'icône « Next Max »
Cliquer sur une courbe (par exemple à 4 secondes)
Reporter les valeurs de la fenêtre « Measure » dans le tableau ci-dessous.
Compléter le tableau sur votre document réponse.
Vitesse (tr/min) | Courant IG (A) | Tension UG (V) | |
|---|---|---|---|
t = 4 secondes | |||
t = 8 secondes |
Avant les 6 secondes, commenter la valeur de la tension délivrée par la génératrice par rapport à la vitesse. Expliquer pourquoi dans une éolienne c'est un inconvénient.
Après les 6 secondes, commenter la valeur de la tension délivrée par la génératrice ainsi que la vitesse à la sortie du multiplicateur. Justifier ce changement de vitesse.
