Importance du vent

Q22 / Ouvrir le fichier « Tpeolien Q22.psimsch ».

Pour changer la vitesse du vent ou l'orientation des pales « Pitch », double-cliquer sur le générateur

Modifier la valeur de l'«Amplitude» en fonction des tableaux ci-dessous.

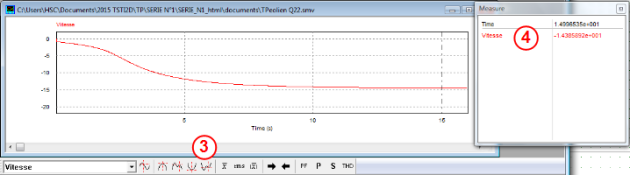

Pour lancer la simulation, cliquer sur l'icône « Run Simulation » , la fenêtre « Simview » apparaît.

Cliquer sur l'icône « Global Min » si la courbe est négative (sur « Global Max » si la courbe est positive)

Dans la fenêtre « Measure» qui apparaît, relever la valeur de la vitesse à reporter dans les tableaux ci-dessous avant de fermer la fenêtre « Simview »

Renseigner les 2 tableaux sur votre document réponse avec la valeur maximale de la vitesse.

Pitch = 0°

Vent (m/s)

6

8

10

12

14

Vitesse (tr/min)

Vent = 10 m/s

Pitch (degré)

0°

2°

4°

6°

8°

Vitesse (tr/min)

Commenter l'influence de la vitesse du vent sur la vitesse de rotation.

Commenter l'influence de l'inclinaison des pâles sur la vitesse de rotation.
