Guide rapide

Dans logiciel « PhotoLaser Plus », nous pouvons :

  • dans le menu « Fichier » importer des images, des PDF, des fichiers au format dxf (réalisés à partir de Solidworks, Catia),

  • écrire du texte ,

  • dessiner des formes géométriques de base (voir ci-dessous)

  • combiner les formes géométriques (additionner, soustraire…).

Dessiner des formes de base

Vérifier que l'icone « Voir Remplissage » est activé dans la barre de menu en haut de l'écran.

Vérifier que l'icone « Voir Diamètre de l'outil » est activé dans la barre de menu en haut de l'écran.

Sélectionner la couleur de remplissage en bas de l'écran :

  • Remarque : si l'icone « Invisible » est activé (inactif : ), tous les traits et remplissages disparaissent des figures sélectionnées.

Sélectionner la forme du dessin désirée :



Définition du trait de découpe

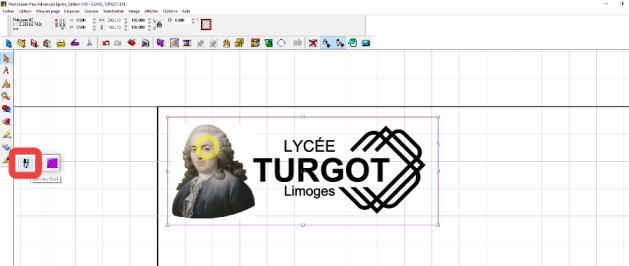

Après avoir sélectionné les lignes représentant la découpe (sur l’exemple ci-contre il s’agit du cadre).

  • cliquer sur l’icône « Outil épaisseur ligne et remplissage ».

  • cliquer sur l’icône « Diamètre Outil ».

Dans les barres de menu en haut de l’écran :

  • cliquer sur l’icône « Ligne épaisse »,

  • saisir la valeur 0,01 (cette valeur indique que c’est une ligne de découpe. Mettre 0,1 ou plus pour une ligne à graver),

  • cliquer sur l’icône « Outil Couleur » pour mettre les traits de découpe en rouge (pour faciliter la lecture du travail à l’écran).

Regroupement de tous les éléments à graver et à découper :

  • cliquer sur l’icône « Choisir Outil »

  • avec la souris sélectionner tous les éléments à regrouper,

  • cliquer sur l’icône « Grouper »

Pour imprimer :

  • cliquer sur l’icône « Imprimer » ,

    Dans la fenêtre qui s’ouvre :

  • sélectionner l’imprimante « Epilog Engraver »

  • cocher « Prévisualisation »

  • cliquer sur ,

Une nouvelle fenêtre s’ouvre comme ci-contre :

  • vérifier que tous les éléments ont été pris en compte,

  • cliquer sur l’icône .
