Étude du capteur
Capteur de force FSR402

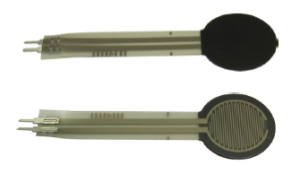

La série FSR™ 400 d'Interlink Electronics fait partie de la famille de Force Sensing Resistor™ à zone unique. Les résistances à détection de force ou FSR sont des dispositifs à film épais en polymère solide (PTF) qui présentent une diminution de la résistance lorsque la force appliquée à la surface du capteur augmente. Cette sensibilité de la force est optimisée pour une utilisation dans la commande tactile humaine de dispositifs électroniques tels que l'électronique automobile, les systèmes médicaux, et dans les applications industrielles et robotiques.
documentation technique du capteur de force FSR402

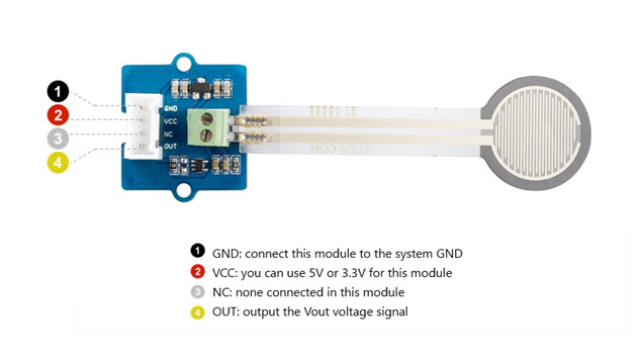

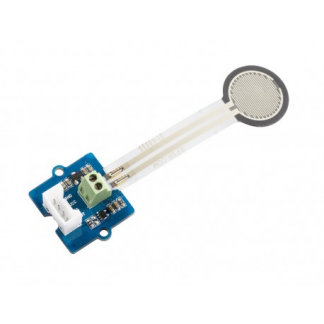

Le capteur de force qui est proposé est associé à un module Grove qui a pour fonction de :
connecter facilement le capteur sur la carte ESP ou microbit ;
d'amplifier le signal de sortie du capteur.
Le capteur de force FSR402 est donc un capteur analogique.
Méthode : Expérimentation 1
Proposer un protocole expérimental afin de mesurer le signal de sortie du capteur (résistance Rout) en fonction de la force (ou la masse) appliquée dessus (le capteur FSR402 n'est pas alimenté).
Conduire des essais en toute sécurité à partir de votre protocole expérimental.
Collecter les données mesurées.
Traiter les données mesurées sous la forme d'un graphique au moyen d'un tableur (besoin d'aide : suivre ce lien) et extraire l'équation de linéarisation du signal Rout = f(Masse).
