Câblage global

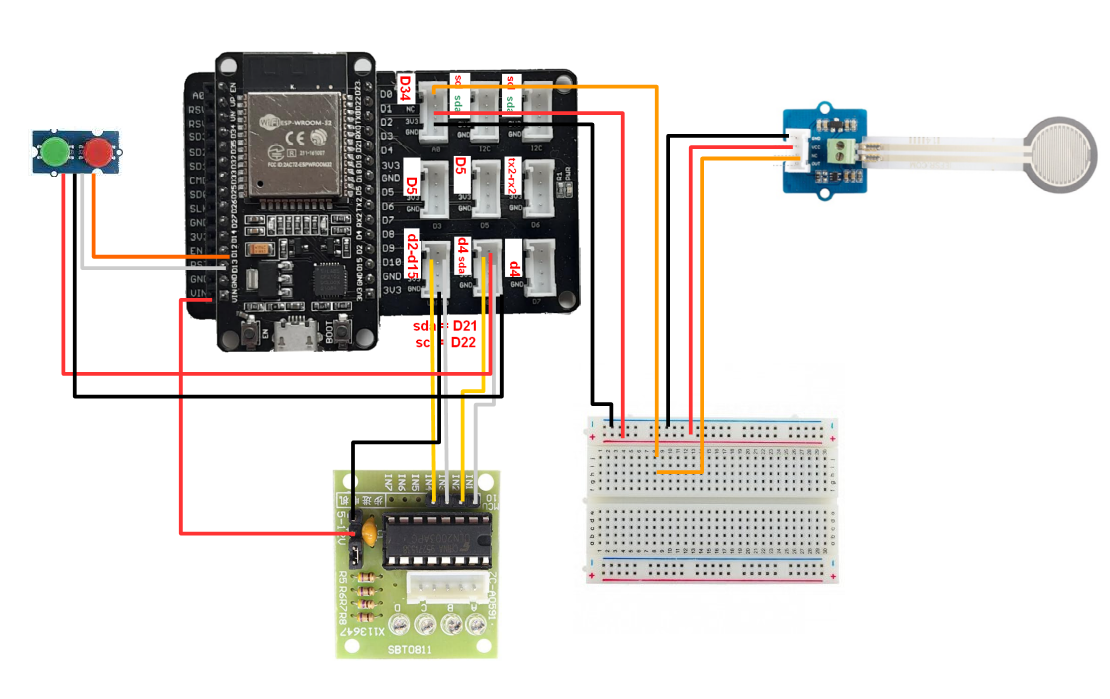

Voici une proposition de câblage
Fondamental :
Pour arriver à bien configurer son microcontrôleur, il faut générer un tableau des entrées/sorties.
N° de broche | Désignation | E/S | Type (analogique, logique, numérique, PWM) |
|---|---|---|---|
GND | masse ou référence de tension à 0V | ||
3.3V | |||
Vin | alimentation 5V | ||
D2-D15-D4-D21 | |||
D34 | mesure du temps de réaction sur la zone centrale | ||
D12-D13 | |||
D26-D27 | mesure du temps de réaction sur la zone (droite) | 2 entrées | logiques |
La désignation donne la signification de cette broche (fonction, sur quel élément elle est branchée...)
La colonne E/S il faut préciser s'il s'agit d'une entrée (E) ou d'une sortie (S)
Enfin le type doit indiquer s'il s'agit d'une broche analogie, logique, numérique ou modulée)
Remarque :
Pour cette séance on utilisera un seul bouton double pour mesurer le temps de réaction du sportif (D26-D27 sera câblé ultérieurement)
