Régulation de température d’air

Il s’agit d’étudier l’influence sur la mesure du débit de la fermeture du volet.

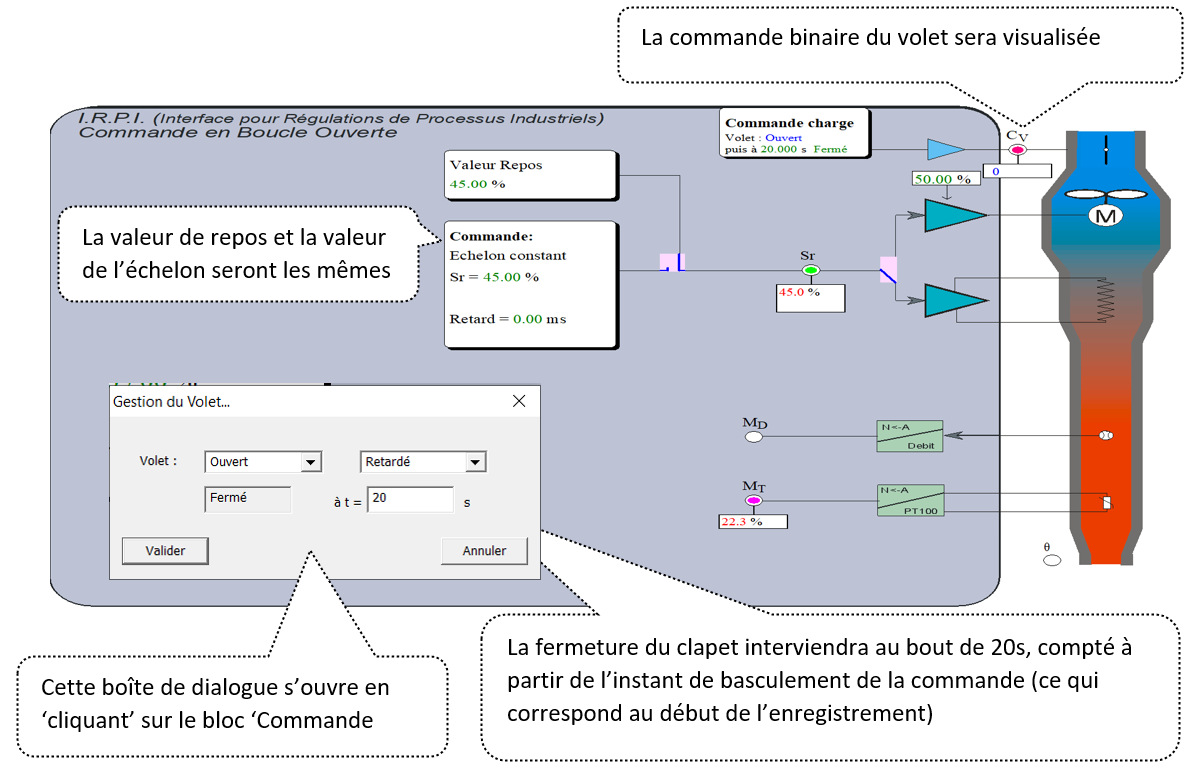

Configurer la ‘Commande charge’ en imposant un état initial ‘Ouvert’ et une fermeture retardée de 20s.

En plus des points de mesure enregistrés Sr et M_T il faut sélectionner le point Cv (Commande volet) en ‘cliquant ‘ dessus

Appliquer la commande en ‘Cliquant’ sur le commutateur .

Visualiser la réponse temporelle en "cliquant" sur le bouton .

Adapter les échelles en X, grâce au bouton et en Y, grâce au bouton afin que la partie intéressante de la courbe occupe l'ensemble de l'écran.

Inscrire en zone commentaire vos noms et groupe de TP

Faire un "copier Ctr/C - coller CTR/V" dans un document "Word" pour votre compte rendu personnel.

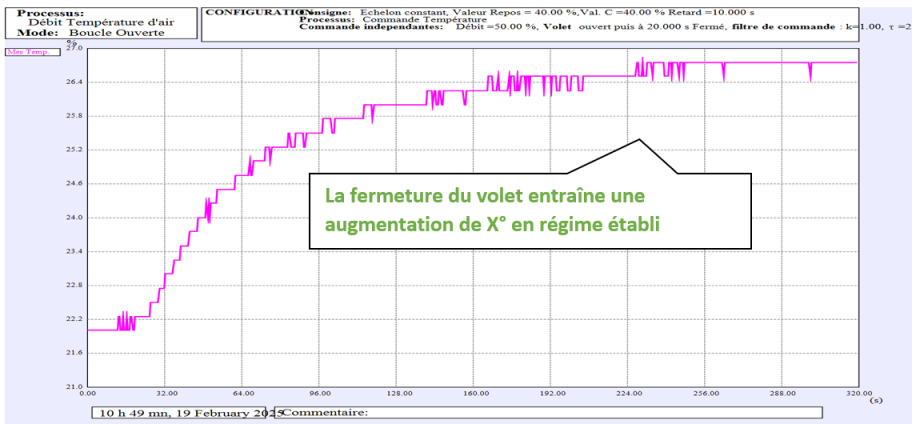

Q7. Relever l’influence de la fermeture du volet en relevant la montée de température en régime permanent.
