Expérience 1

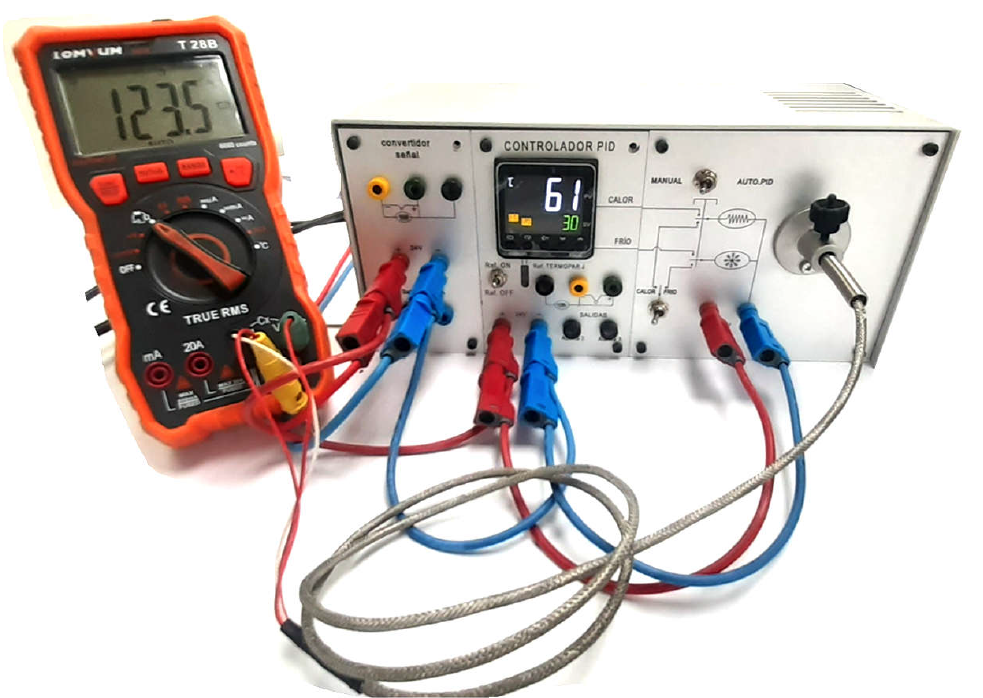

En sélectionnant le CONTRÔLEUR en mode manuel 1.3 et au moyen de l'interrupteur 1.2 en mode chauffage, régler le four aux différentes températures indiquées dans le tableau et obtenir la résistance du capteur dans chaque cas. Dans la troisième colonne, utiliser la formule pour obtenir la résistance qu'il devrait donner à cette température. (α= 0,00385 Ω/ΩxºC).
Remarque :
Le capteur de référence de l'affichage est un thermocouple J. (Switch 1.1 = REF ON) En raison des caractéristiques différentes entre ce capteur et la sonde PT100 et de l'erreur de l'affichage, il peut y avoir une différence de ± 2ºC entre les valeurs obtenu. Prenez toujours les données lorsque le four chauffe et ne refroidit pas, afin que les mesures soient plus correctes.
Température | Résistance (\(\Omega\)) | Résistance selon la formule (\(\Omega\)) |
|---|---|---|
35 | ||
45 | ||
55 | ||
60 | ||
65 |
Conclusion 1
Y a-t-il une différence entre la résistance mesurée et la résistance théorique ?
S'il y a une différence, quelle pourrait en être la cause ?
