Expérience 4

Dans cette expérience, un "convertisseur de signal" sera utilisé pour obtenir une sortie analogique conventionnelle (0-10V, 4-20mA), un convertisseur typique pour les processus où des capteurs PT100 sont utilisés. Notre convertisseur est programmé et configuré en usine et émet une sortie de 4-20mA pour la plage de température de 0 à 70ºC. Suivez les étapes suivantes.

A) Montage de la sonde de température PT100

Insérez-le dans la douille de sonde disponible dans le four et amenez-le doucement jusqu'à ce qu'il s'arrête. À ce moment, serrez la vis moleté. (N'exercez pas de force excessive lors de l'insertion ou lors du serrage du bouton).

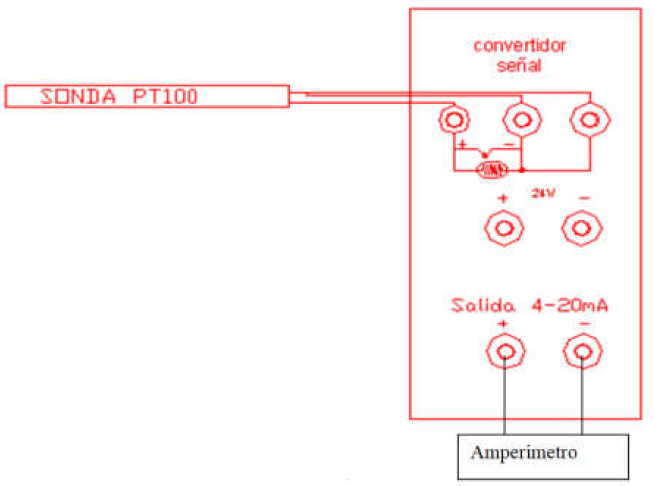

Connectez la sonde PT100, en respectant les couleurs, aux prises du convertisseur de signal (jaune, vert et noir).

Alimenter le convertisseur et le four en 24Vdc :

Les deux appareils doivent être alimentés par via une source externe 24 Vdc, en la connectant aux deux douilles colorées disponibles :

Rouge (24Vdc) et bleu (0Vdc)

Connectez un ampèremètre :

Pour lire le courant en fonction de la température de la sonde, il faut brancher un ampèremètre en série à la sortie du convertisseur, pour lequel il y a deux prises de connexion, une noire (Amp) et l'autre bleue (COM). .

B) Exploitation

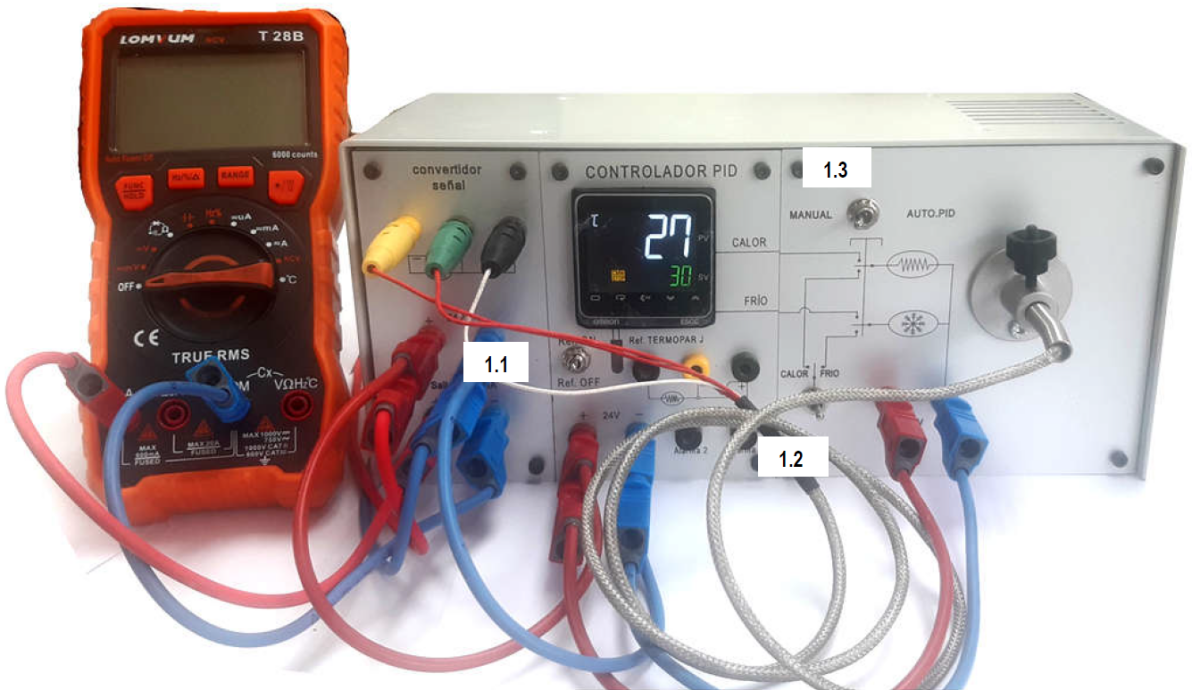

En sélectionnant le CONTRÔLEUR en mode manuel 1.3 et au moyen de l'interrupteur 1.2 en mode chauffage, régler le four aux différentes températures indiquées dans le tableau et obtenir la lecture des milliampères sur l'ampèremètre.

Remarque

Le capteur de référence de l'affichage est un thermocouple J. (Switch 1.1 = REF ON) En raison des caractéristiques différentes entre ce capteur et la sonde PT100 et de l'erreur de l'affichage, il peut y avoir une différence de ± 2ºC entre les valeurs obtenu. Nous allons afficher la température dans le régulateur E5CC avec un point décimal (pour laquelle sonde nº : 8 : Thermocouple (J) (-20,0 à 400,0ºC) doit être sélectionnée) .

Chauffez le four manuellement avec l'interrupteur 1.2 en mode chaleur et renseignez les milliampères relevés aux différentes températures du tableau. Une fois qu'il atteint 60 degrés, on le met à refroidir l'interrupteur 1.2 en mode froid, le ventilateur s'activera, et on enregistrera à nouveau les milliampères (comme il refroidit plus lentement, la lecture des milliampères de la sonde nous permettra de les prendre avec plus de précision car ils varient plus lentement que lorsque le système chauffe, il le fait déjà plus rapidement). Avec les deux mesures, nous pouvons voir l'hystérésis de la sonde lorsqu'elle chauffe ou refroidit.

Nous vérifions que le convertisseur donne un signal 4-20mA entre 0 et 60ºC.

Remplir les tableaux suivants et effectuer les calculs.

Remarque

En supprimant les 4 mA qui correspondent à 0°C, il reste :

16 mA \(\rightarrow\) 60°C

1 mA \(\rightarrow\) \(x\)°C

\(x\)=3,75°C/mA

Montée en température

Température à l'écran

Signal de sortie (mA)

Température théorique selon les calculs

30.0°C

35.0°C

40.0°C

45.0°C

50.0°C

55.0°C

60.0°C

Descente en température

Température à l'écran

Signal de sortie (mA)

Température théorique selon les calculs

60.0°C

55.0°C

50.0°C

45.0°C

40.0°C

35.0°C

30.0°C

Indiquer si la température théorique correspondant aux milliampères obtenus est bien approchée de la température de l'afficheur. Indiquer s'il existe une hystérésis.
