Chaînes de puissance et d'information

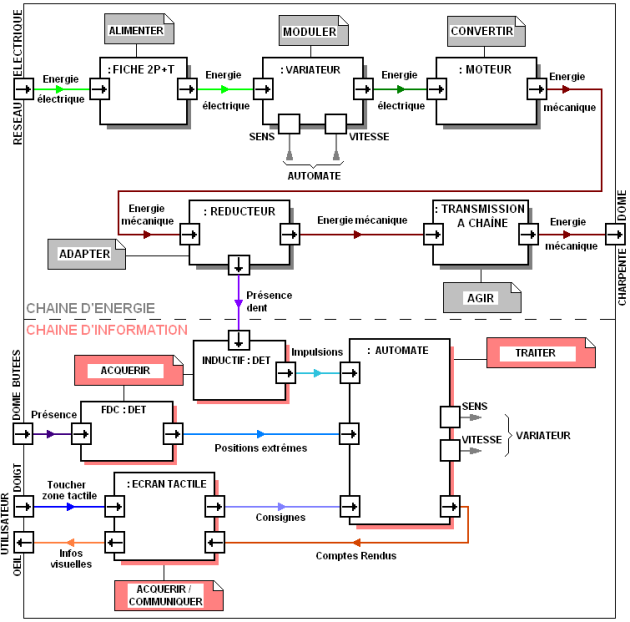

La chaîne d'énergie fait apparaître un variateur de vitesse, alimenté en monophasé 230V~ et qui génère un système triphasé de tensions pour piloter le moteur à fréquence variable.
La chaîne d'information est principalement constituée d'un automate, de l'écran tactile et de divers détecteurs.

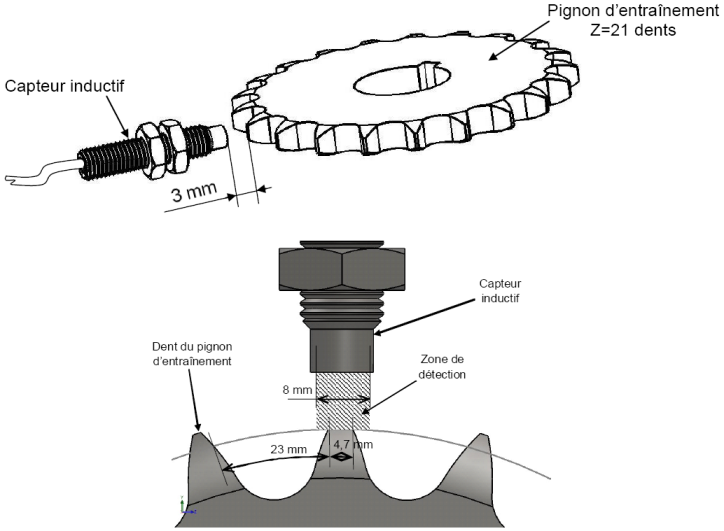

La position angulaire de la maison est ainsi détectée par le biais d'un détecteur inductif, sensible au caractère métallique des dents du pignon d'entraînement.

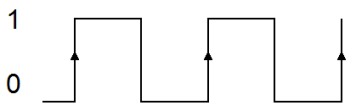

Ce détecteur génère donc des signaux rectangulaires, dont les fronts montants (impulsions) sont :
comptés lorsque le pivotement s'effectue en sens horaire ;
décomptés lorsque le pivotement s'effectue en sens anti-horaire.
