Déversement de portique (chargement latéral)
Dans cet essai, on étudie le comportement d'une structure de type portique soumise à du déversement.
Q18 / Pour chaque cas, INSTALLER le portique dans la partie de la machine STM 500 protégée par un carter (VOIR ressource Mise en œuvre STM 500 L)
puis :
Chargement A
APPLIQUER une masse de 0.5kg.
RELEVER la valeur du comparateur.
Chargement B
APPLIQUER une masse de 1kg.
RELEVER la valeur du comparateur.
COMPLÉTER en conséquence les deux premières colonnes du tableau ci-dessous.
Mise en œuvre STM 500 | Chargement Latéral [pdf] | Accessoires [pdf] |
Remarque : Précaution
Dans tous les cas, PRENDRE SOIN de bien serrer les vis à la base de la structure.
Chargement A | Chargement B | Ecart de mesures (Chargement B – Chargement A) | |
|---|---|---|---|
Valeur comparateur lue pour outillage + 0.5kg | Valeur comparateur lue pour outillage + 1kg | ||
Cas 1 | |||
Cas2 | |||
Cas 3 | |||
Cas 4 |
Q19 / Pour chaque cas, CALCULER (dernière colonne du tableau ci-dessus) l'écart entre les valeurs lues au comparateur.
Remarque : Signification de l'écart
L'écart (Chargement B - Chargement A) permet de déterminer la variation de flèche obtenue pour une augmentation de charge de 3kg (il ne fait pas intervenir le poids de l'outillage).

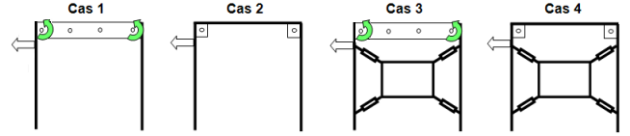

Q20 / PRÉCISER pour le cas n° 1, à quelles sollicitations sont soumis la poutre et les poteaux.
Poutre :
Poteaux :
Q21 / COMPARER les cas 1 et 2 et CONCLURE sur l'influence de la liaison entre la poutre et les poteaux.
Q22 / COMPARER les cas 1 et 3 (ou 2 et 4) et CONCLURE sur l'influence des renforts (contreventement) sur la structure.
Q23 / COMPARER les cas 3 et 4 et CONCLURE sur l'influence de la liaison entre la poutre et les poteaux dans le cas d'un portique avec contreventement.
