Stabilité d'un hangar
Un hangar métallique a la structure représentée ci-contre.

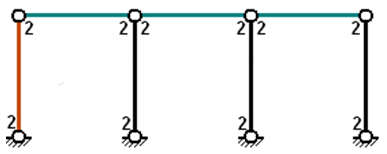

On s'intéresse plus particulièrement au long pan situé sur la partie droite, constitué de quatre poteaux et de trois pannes sablières (poutres).
Les liaisons entre éléments sont toutes des articulations comme les liaisons entre les poteaux et le sol.
Objectif
Vérifier la stabilité d'une structure porteuse, proposer des améliorations.
Q7 / DÉTERMINER le degré de stabilité de la structure.

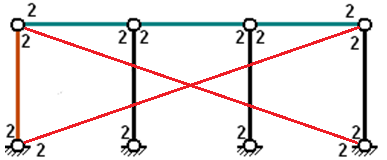

On se propose de stabiliser la structure par le contreventement représenté ci-dessous.
Q8 / DÉTERMINER le degré de stabilité de la nouvelle structure.
Q9 / PROPOSER (REPRÉSENTER) une solution pour rendre la structure isostatique.
Q10 / JUSTIFIER la solution par les calculs.
