Analyse des degrés de liberté

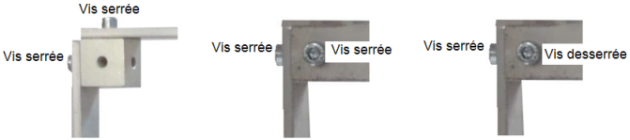

ASSEMBLER une poutre et un poteau (profilés en acier) à l'aide d'un cube de liaison fourni.
On peut alors réaliser 2 types de liaisons :
Articulation (Liaison Pivot)
Encastrement (Liaison Rigide)
Q1 / PRÉCISER pour chacun des montages le type de liaison obtenu.

Étude des liaisons de renforts
FIXER l'extrémité d'un renfort diagonal sur la structure.
Q2 / PRÉCISER le type de liaison obtenu.

Impact des liaisons sur un portique
CONSTITUER le portique réalisé exclusivement à partir de liaisons articulations comme indiqué ci-dessous.
Les flèches vertes sont positionnées sur les vis qui doivent être desserrées.

Q3 / DÉTERMINER le degré de stabilité de la structure et PRÉCISER si la structure est stable en cas d'application d'un effort vertical ou latéral. JUSTIFIER.
AJOUTER un renfort diagonal en gardant les 4 vis desserrées (comme dans l'essai précédent).

Q4 / DÉTERMINER le degré de stabilité de la structure et PRÉCISER si le comportement reste identique au cas précédent. JUSTIFIER.
CONSTITUER à présent le portique réalisé exclusivement à partir de liaisons rigides comme indiqué ci-contre.

Q5 / DÉTERMINER le degré de stabilité de la structure et PRÉCISER si la structure est stable en cas d'application d'un effort vertical ou latéral. JUSTIFIER.
Q6 / CONCLURE quant à la rigidité globale d'un édifice.
PRÉCISER si elle est liée exclusivement aux types de liaisons entre les différents éléments de la structure.
