Flexion de poutre dans un portique (chargement vertical)
Déroulement de l'essai
Dans cet essai, on analyse le comportement de la poutre soumise à de la flexion quand le portique est soumis à un chargement vertical.
Q11 / Pour chaque cas (1, 2, 3, 4) INSTALLER le portique sur le coté de la machine STM 500 (VOIR ressource Mise en œuvre STM 500 V) puis :
Chargement A
APPLIQUER une masse de 1kg.
RELEVER la valeur du comparateur.
Chargement B
APPLIQUER une masse de 4kg.
RELEVER la valeur du comparateur.
COMPLÉTER en conséquence les deux premières colonnes du tableau ci-dessous.
Mise en œuvre STM 500 | Chargement Vertical [pdf] | Accessoires [pdf] |
Remarque : Précaution
Dans tous les cas, PRENDRE SOIN de bien serrer les vis à la base de la structure.

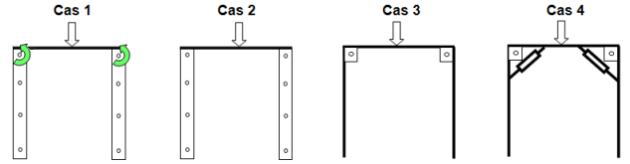

Chargement A | Chargement B | Ecart de mesures (Chargement B – Chargement A) | |
|---|---|---|---|
Valeur comparateur lue pour outillage + 1kg | Valeur comparateur lue pour outillage + 4kg | ||
Cas 1 | |||
Cas2 | |||
Cas 3 | |||
Cas 4 |
Q12 / Pour chaque cas, CALCULER (dernière colonne du tableau ci-dessus) l'écart entre les valeurs lues au comparateur.
Remarque : Signification de l'écart
L'écart (Chargement B - Chargement A) permet de déterminer la variation de flèche obtenue pour une augmentation de charge de 3kg (il ne fait pas intervenir le poids de l'outillage).
Q13 / COMPARER les chargements A et B et CONCLURE sur l'influence de la liaison entre la poutre et les poteaux.
Effet des caractéristiques physiques des poutres et des poteaux
Q14 / COMPARER les cas 2 et 3, PRÉCISER quel paramètre a changé entre ces 2 cas et CONCLURE.
Q15 / PRÉCISER pour le cas n° 1, à quelles sollicitations sont soumis la poutre et les poteaux.
Poutre :
Poteaux :
Q16 / PRÉCISER pour les cas n° 2 et 3, à quelles sollicitations sont soumis la poutre et les poteaux.
Poutre :
Poteaux :
Effet des renforts diagonaux
Q17 / COMPARER les cas 3 et 4 et CONCLURE sur l'influence des renforts sur la structure.
