d - Exploitations des résultats de la simulation
Comment exploiter le modèle ?
Les informations que l'on peut obtenir du modèle.
- Quelle doit être la longueur optimale du système de levage pour avoir un débattement suffisant en hauteur ?
- Quelle est la masse des capteurs et du mécanisme si nécessaire ?
- Est-ce que votre moteur peut entraîner en ascension vos capteurs ?
- Lorsque la tension disparaît ( 0V), vos capteurs restent-ils en place ? Est-ce possible Réellement ?
- Quel est l'impact de la durée de l'impulsion sur le positionnement des capteurs?
- Quel est le problème de la mise sous tension des moteurs à courant continu vis à vis des grandeurs électriques que devra fournir ensuite le modulateur ? Et si votre Modulateur n'accepte pas plus de12V et 1A en valeurs maximales
- Est ce les vitesses demandées sont obtenues ? Et si la vitesse est trop élevée comment la faire diminuer ?
-Les moteurs sont-ils alimentés suffisamment longtemps ? (Répond aussi à la nécessité d'un deuxième réducteur de vitesse ou pas) ?
La modélisation va pouvoir nous donner des informations sur le comportement du système dans les limites du modèle créé. sans oublier de prendre quelques relevés documentés
SOYEZ METHODIQUE : il y a beaucoup de paramètres à gérer ! Et ne changer qu'un paramètre à la fois pour juger des effets
Conseil : Avant toute chose
Par des essais de simulations, indiquer quels sont les effets :
de la durée de l'impulsion à tension constante,
de la tension d'alimentation à durée d'impulsion constante,
de la nécessite ou non d'un réducteur additionnel.
=> Association des deux grandeurs physiques pour soulever les capteurs selon le cahier des charges....
Répondre aux questions dans la mesure du temps à respecter.

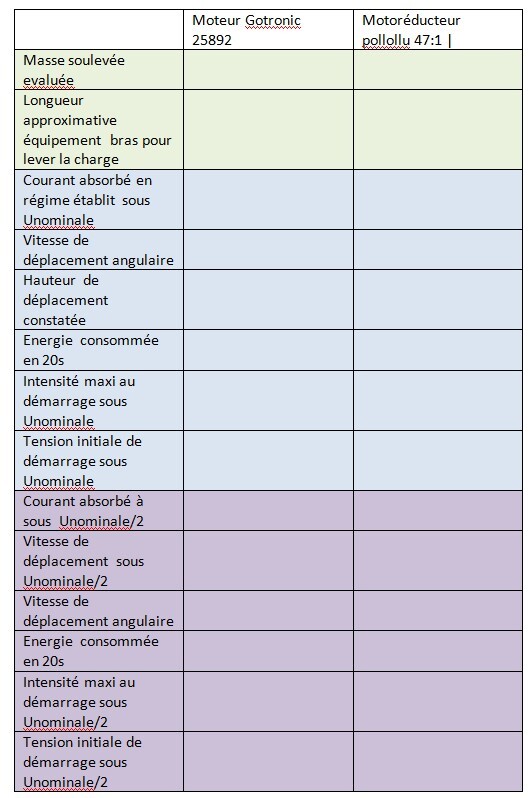

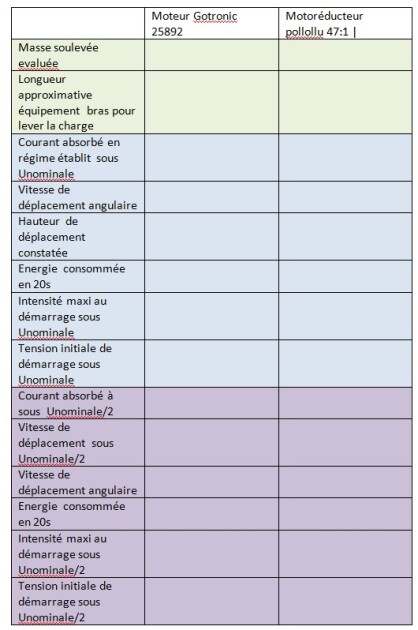

Le tableau ci-dessus vous permettra de compléter les valeurs obtenues pour respecter le cahier des charges. On prendra une durée d'impulsion de 2.5s par exemple, et pour un réducteur supplémentaire fixé dont vous donnerez les caractéristiques.
