Condition initiale
Le câblage de puissance est conservé.
La machine ne peut démarrer que si elle est positionnée préalablement dans une situation déterminée.
Un capteur de position « SC2 » permet de connaître la position de l'écran de protection de la machine.

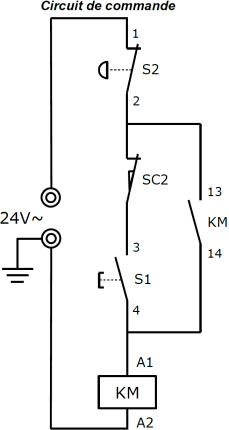

Hors tension, CÂBLER le nouveau schéma de commande ci-contre
FAIRE VÉRIFIER par le professeur le câblage.
TESTER son fonctionnement

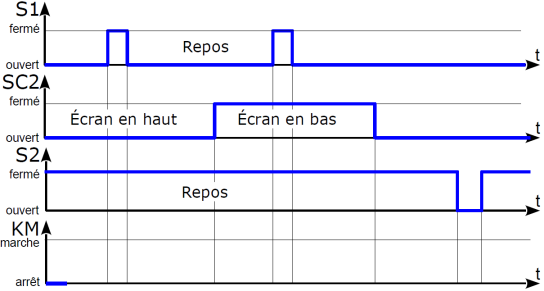

Q12 / COMPLÉTER le chronogramme.
Q13 / INDIQUER les améliorations et les défauts de cette solution.
