Fonctionnement sécurisé
Le câblage de puissance est conservé.

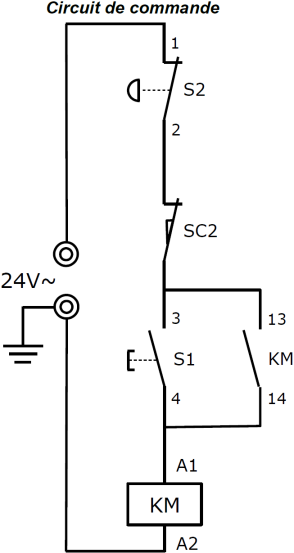

Hors tension, CÂBLER le nouveau schéma de commande ci-contre
FAIRE VÉRIFIER par le professeur le câblage.
TESTER son fonctionnement
Q14 / En observant le schéma ci-contre, TRADUIRE son fonctionnement sous forme d'équation.

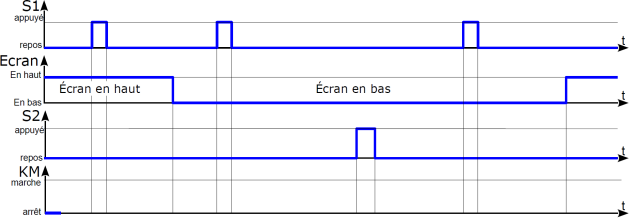

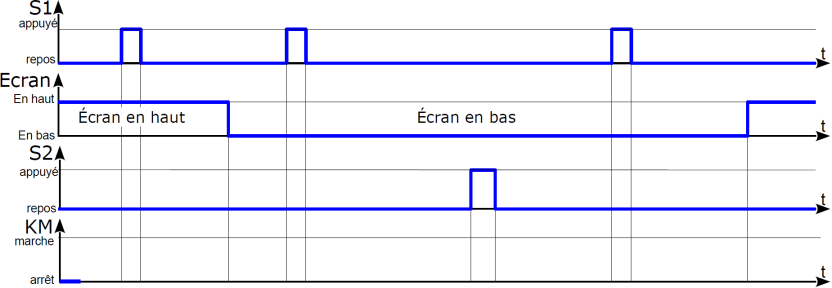

Q15 / COMPLÉTER le chronogramme qui décrit les fonctionnements.
Q16 / PRÉCISER les améliorations apportées par cette solution
