Marche impulsionnelle
La machine est symbolisée par un voyant

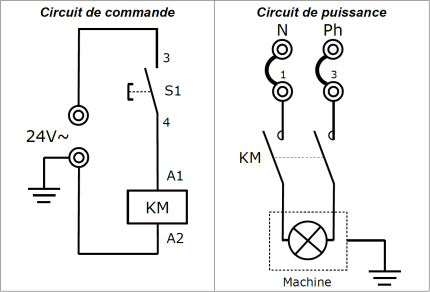

✔ La mallette n'étant pas raccordée au secteur, CÂBLER les 2 circuits de la machine.
UTILISER des cordons courts à chaque fois que c'est possible.
NB : Le disjoncteur n'est pas utilisé.
FAIRE VÉRIFIER par le professeur le câblage.
TESTER son fonctionnement en actionnant le poussoir S1.
Q6 / DONNER le nom du circuit qui commande la bobine :
Q7 / DONNER le nom du circuit qui alimente la machine :

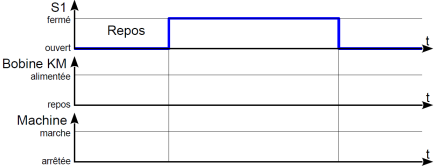

Q8 / COMPLÉTER le chronogramme qui décrit la séquence marche/arrêt.
Q9 / COMPARER le chronogramme de « S1 » avec le chronogramme « KM » puis en DÉDUIRE l'équation de la bobine « KM ».
