1-Caractéristiques de la machine

Marque : Roland

Modèle : MDX-40A

Énergies : électrique ; mécanique.

Puissance : 210 W

Courses (mm) : X, Y et Z : 305 * 305 * 105

Table (mm) : 305 * 305 mm

Rotation broche : 4500 à 15000 tr/min

Vitesses des déplacements /axes de fonctionnement :

  • axes X et Y : 7 à 3000 mm/min

  • axe Z : 7 à 1800 mm/min

2- Outillage

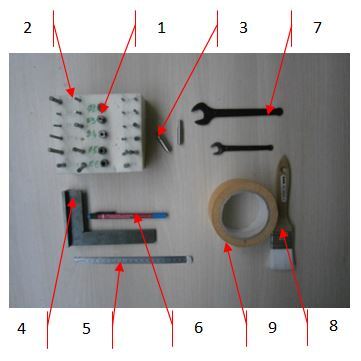

Description outillage manuel :

  1. pince porte-outil

  2. fraise 2 tailles

  3. foret à centrer

  4. équerre

  5. réglet

  6. stylo indélébile

  7. clés 10 ; 17

  8. pinceau

  9. scotch double face

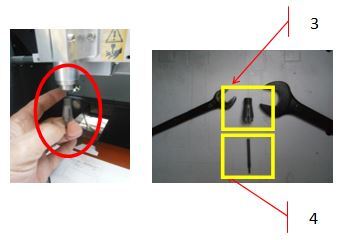

Description outillage machine

1. Broche

2. Table

3. Porte-outil (pince);

4. Outil (fraise 2 Tailles)

5. Capteur
