Préparation Machine

AttentionGénéralités

Cette opération de montage de la pièce est une opération délicate qui demandent de l'attention et de la précaution.

Procédure d'initialisation

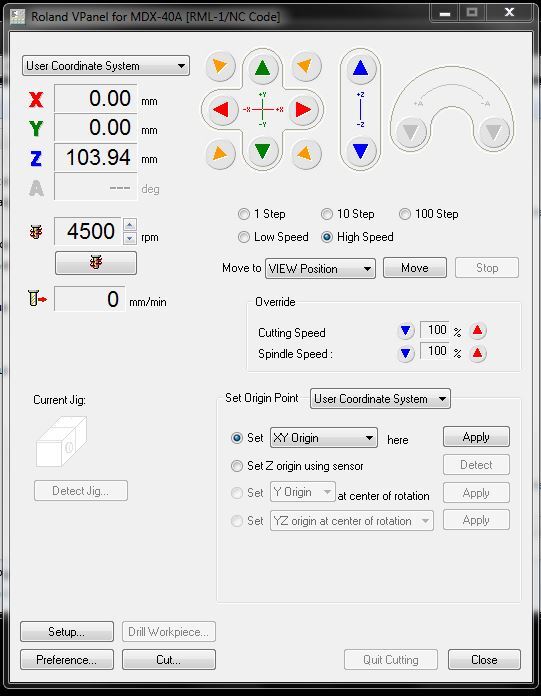

A partir de l'application "V Panel", PROCEDER à l'initialisation de l'outil.

Il convient à présent de configurer l'origine de l'axe Z.

Attention de ne pas entrer en collision avec le détecteur.

1. ESSUYER la surface du détecteur

2. POSITIONNER manuellement le détecteur de l'outil au centre de la pièce

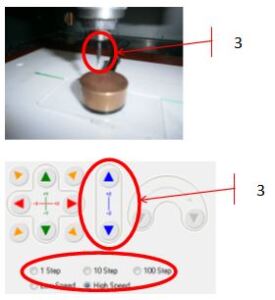

3. POSITIONNER avec les commandes de déplacement manuel, l'outil au-dessus du détecteur

Attention à ne pas entrer en collision avec le détecteur en optant pour le déplacement incrémental le plus faible "step 1".

4. SÉLECTIONNER l'option "set Z Origin Using Sensor".

5. CLIQUER sur "detect".

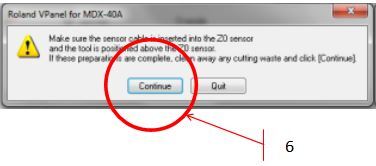

6. VALIDER la boite de dialogue

7. La procédure s'exécute automatiquement.

8. RETIRER le détecteur de la surface de la pièce.

Procédure d'initialisation

Après avoir initialiser l'axe Z, il s'agit ici de configurer de l'origine de l'usinage pour les axes X et Y.

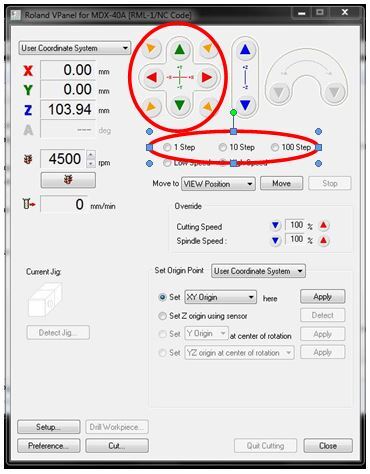

1. POSITIONNER à l'œil le centre de l'outil sur le centre de la pièce (point tracé) avec les commandes manuelles de "VPanel".

Pour cela, il faut utiliser les flèches de déplacement visible sur l'interface de dialogue de V Panel. attention au pas incrémental "STEP" prendre "1"pour commencer.

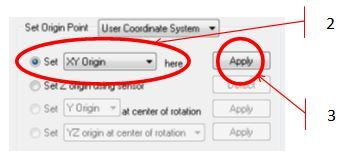

2. SÉLECTIONNER l'option "Set XY Origin".

3. VALIDER la position par "Apply"

FondamentalVérifications

L'opération d'usinage est prête à être lancée.

1. CONTRÔLER les paramètres de réglage Il est impératif à cette étape de procéder aux contrôles des tâches précédentes :

  1. Mise en route de la machine

  2. Mise en route du logiciel "V Panel"

  3. Mise en place de l'outil

  4. Installation de la pièce

  5. Initialisation de l'outil

  6. Initialisation de la machine

2. APPORTER les corrections nécessaires si besoin.

3. SAUVEGARDER et ARCHIVER les paramètres de réglage.
