Usinage

AttentionGénéralités

Cette opération engendre le lancement de l'usinage comportant des risques de blessures ainsi que de dégradations importantes de matériels.

RappelLANCEMENT DE L'USINAGE

Le démarrage de l'usinage ne peut se faire sans l'accord de l'enseignant.

Importer le fichier

Téléverser le dossier zippé « .zip » dans l'espace personnel réseau et en extraire tout le contenu (cliquer droit sur le dossier et opter pour Extraire tout...). Effacer ensuite le dossier zippé.

Attention

L'opération d'usinage s'effectuer en deux phases :

  1. importation du fichier comportant les données du travail à réaliser par la machine Roland.

  2. le lancement de l'usinage.

1- Importation fichier d'usinage

A partir de l'application "SRP player"

Dans"SRP Player" :

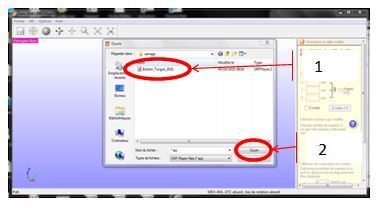

1.SELECTIONNER le fichier ".spj" à usiner.

2. CONFIRMER le choix.

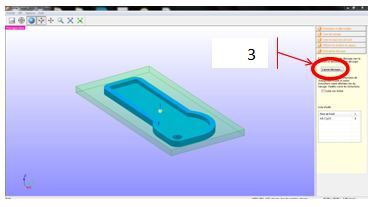

3. LANCER l'opération "découpe"

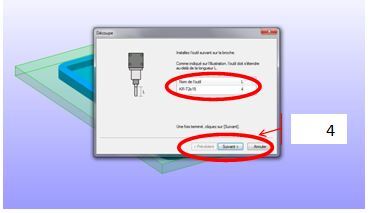

4. CONFIRMER l'outil.

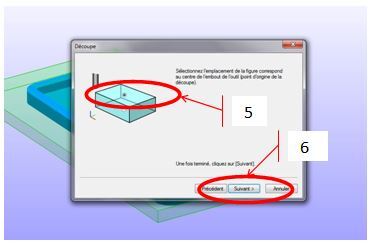

5. SÉLECTIONNER la position de la surface d'initialisation, ici la face supérieure en cliquant sur "suivant".

6. VALIDER le choix du positionnement en cliquant sur "suivant".

2- Réalisation de l'usinage

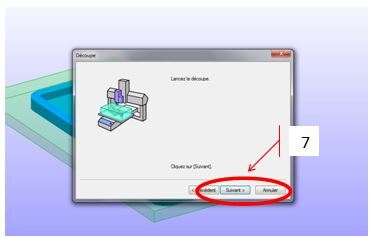

7. VALIDER le lancement de l'usinage par "suivant".

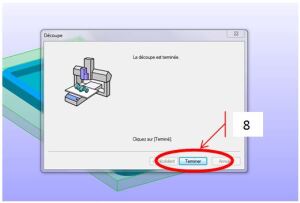

8. VALIDER stipule la fin de l'usinage.

Attention

LIRE le paragraphe 9 (analyse) pendant l'usinage.
