Usinage

Opérations "ébauche et finition"

Pendant l'usinage de la pièce vous allez analyser le process.

D'une manière générale, l'obtention d'une surface par usinage se fait en deux étapes :

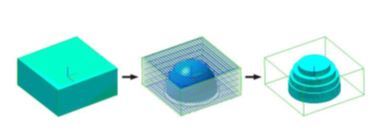

• Ebauche (Dégrossissage) : L'objectif est d'enlever un maximum de matière dans un minimum de temps. La qualité de la surface obtenue n'est pas importante, une légère surépaisseur de matière est laissée pour qu'elle puisse être réusinée dans l'étape suivante.

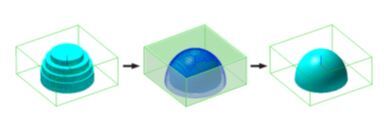

• Finition : L'objectif est d'obtenir la surface finale, il faut donc prendre toutes les précautions pour que cette dernière soit la plus ‘'parfaite'' possible.

Remarque

A partir d'un autre poste informatique , lancer l'application SRP Player puis ouvrir le fichier d'usinage du boitier de porte-clés.

Gamme d'usinage

La gamme d'usinage est document regroupant toutes les informations nécessaire à l'usinage de la pièce. Pour l'application SRP Player elle vous est proposée sous forme d'un tableau type ''Excel''

Téléverser le dossier zippé « .zip » dans l'espace personnel réseau et en extraire tout le contenu (cliquer droit sur le dossier et opter pour Extraire tout...). Effacer ensuite le dossier zippé.

Présentation

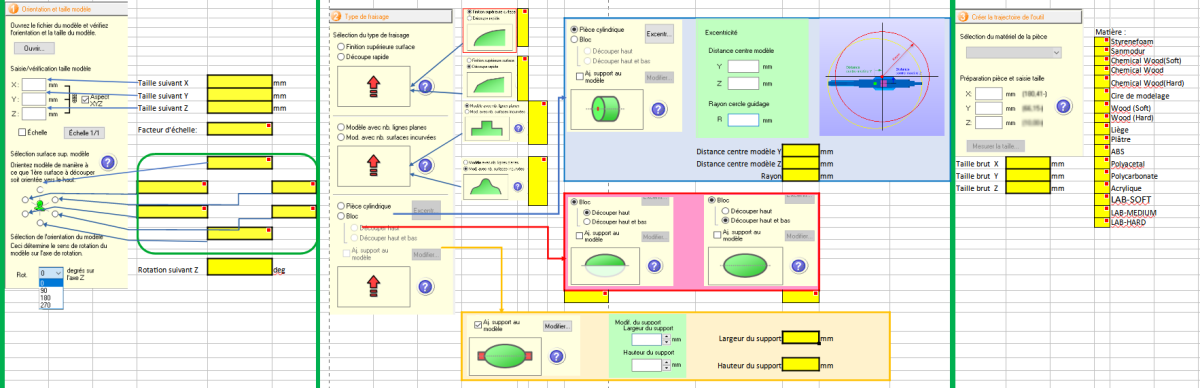

REPORTER dans les champs jaunes de l'onglet ''Présentation'' les informations contenues dans les étapes 1 et 2 de l'application SRP_Player

Opération d'usinage : EBAUCHE

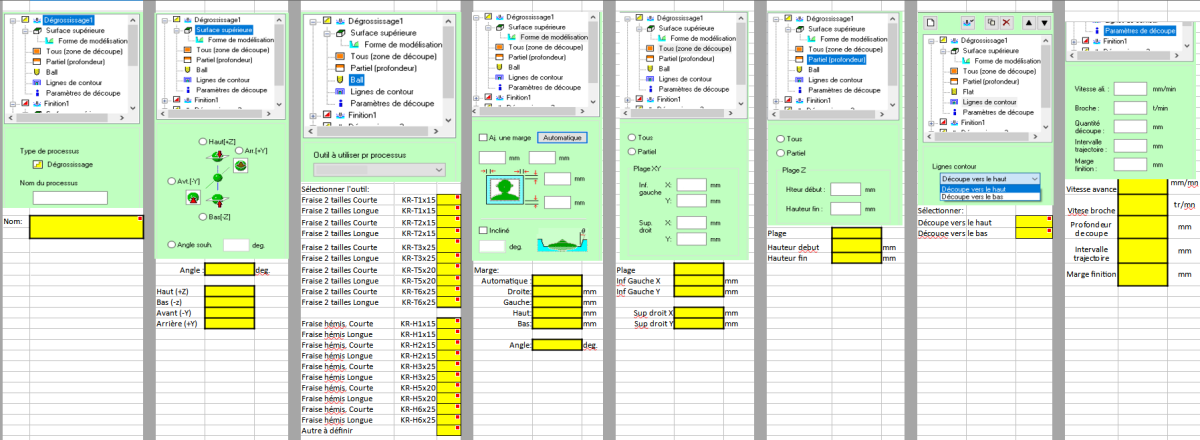

A partir de l'application "SRP Player" Etape 3 '' Créer la trajectoire de l'outil'' CLIQUER sur le bouton ,puis DEVELOPPER l'item Ebauche:

COMPLETER les champs jaunes de l'onglet'' Ebauche'' de la gamme d'usinage. en retrouvant les informations dans l'application SRP Player

Opération d'usinage : Finition poche

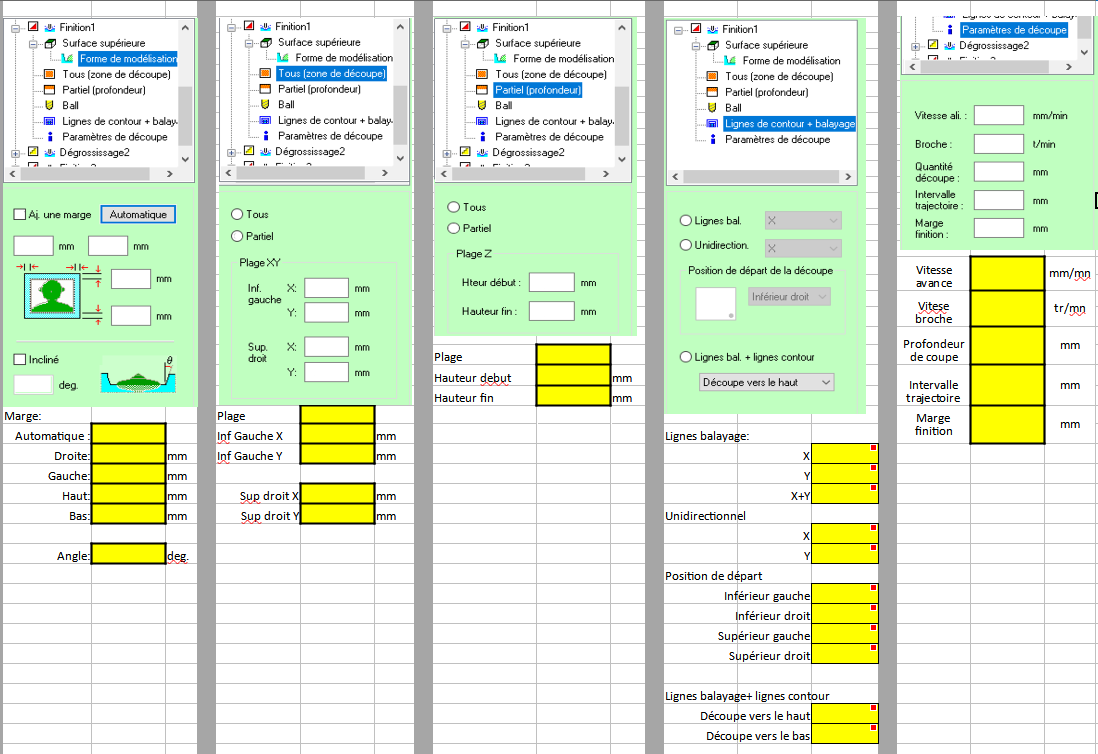

COMPLETER l'onglet Finition Poche en suivant la même méthode que celle définie précédemment

Opération d'usinage : Finition trou

DUPLIQUER l'onglet ''Finition Poche'' du tableur et EFFECTUER les modifications nécessaires pour avoir une correspondance entre le tableur et le process d'usinage.

Opération d'usinage : Finition contour

DUPLIQUER l'onglet ''Finition trou'' du tableur et EFFECTUER les modifications nécessaires pour avoir une correspondance entre le tableur et le process d'usinage.

SAUVEGARDER votre fichier dans votre domaine personnel.

Traitement des résultats

COLORIER, pour chaque étape sur les silhouettes du document réponse, en bleu les surfaces ébauchées, en vert les surfaces finies.

MESURER la profondeur de la poche et le diamètre du trou. NOTER les résultats obtenus et COMPARER avec la maquette numérique.

La profondeur de l'usinage est à vérifier.

ANALYSER les résultats.

En observant par exemple, l'état de surface de la pièce comme la présence de rayures ou de marques ne dégradent pas la surface de la pièce.

Corrections

1. APPORTER si possible et nécessaire les corrections éventuelles.

2. SAUVEGARDER et ARCHIVER les résultats finaux.
