Liaison Axe moteur / Ens_Mot+Carter

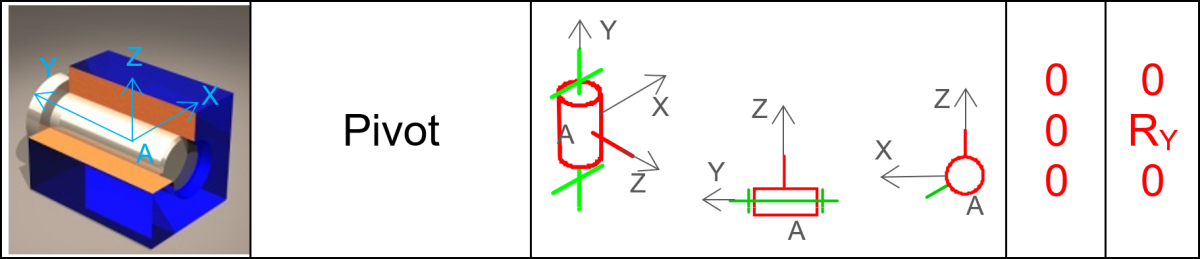

La liaison pivot est réalisée entre l'Axe moteur (24) et le Corps moteur (9)
Pour réaliser cette liaison en général il est nécessaire de combiner deux contraintes :
Contrainte de Coïncidence Axe Cylindre / Axe Cylindre.
Contrainte de contact Plan / Plan ou toute autre contrainte supprimant la translation suivant l'axe de la rotation.

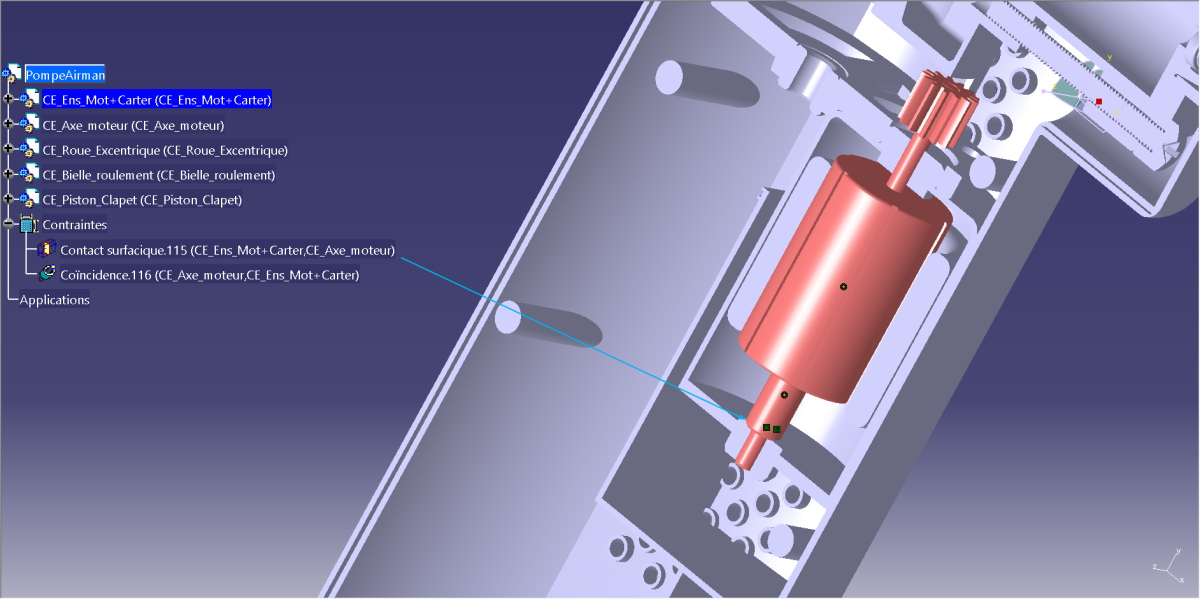

Assemblage Axe moteur (24) et Corps moteur (9)
Contact surfacique
face intérieure du corps moteur avec la face inférieure de l'axe.Coïncidence
des axes
