Liaison Roue excentrique/ Ens_Mot+Carter
La liaison pivot est réalisée entre l'Axe pignon (17) et le Coussinet_inf (7)
Pour réaliser cette liaison en général il est nécessaire de combiner deux contraintes :
Contrainte de Coïncidence Axe Cylindre / Axe Cylindre.
Contrainte de contact Plan / Plan ou toute autre contrainte supprimant la translation suivant l'axe de la rotation.

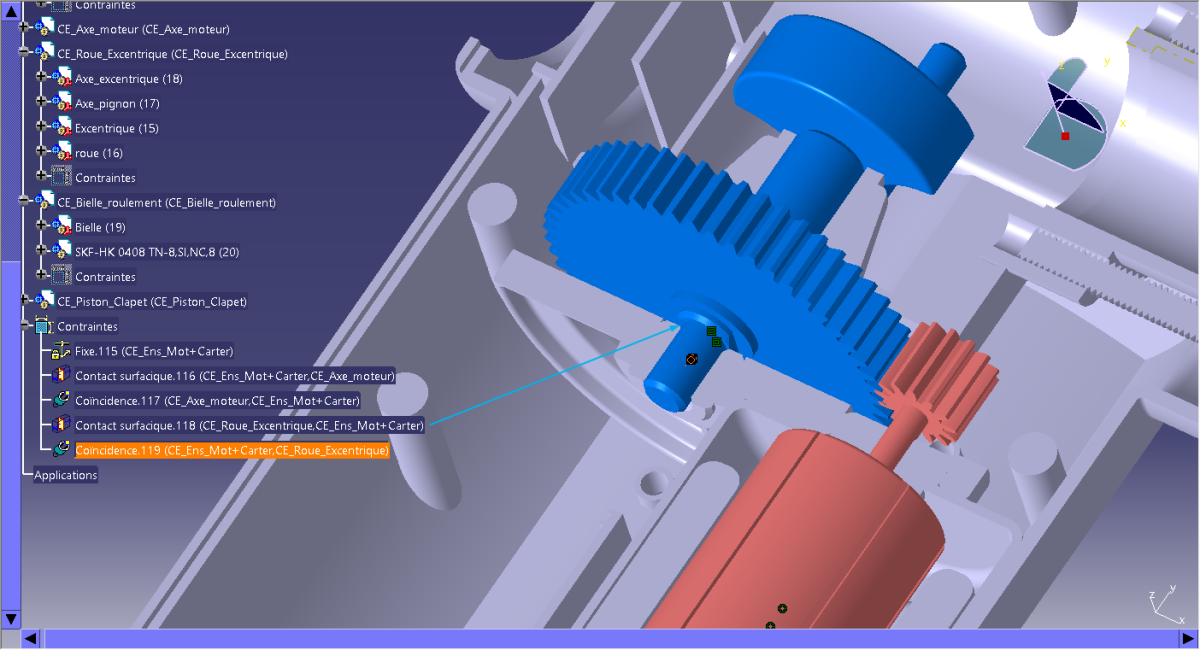

Assemblage Axe pignon (17) et Coussinet_inf (7)
Contact surfacique
face inférieure de l'axe avec la face supérieurs du coussinet.Coïncidence
des axes.
