Liaison Bielle_Roulement / Piston_Clapet

La liaison pivot est réalisée entre la Bielle(19) et le Piston (21)

Pour réaliser cette liaison en général il est nécessaire de combiner deux contraintes :

  1. Contrainte de Coïncidence Axe Cylindre / Axe Cylindre.

  2. Contrainte de contact surfacique Plan / cylindre ou toute autre contrainte supprimant la translation suivant l'axe de la rotation.

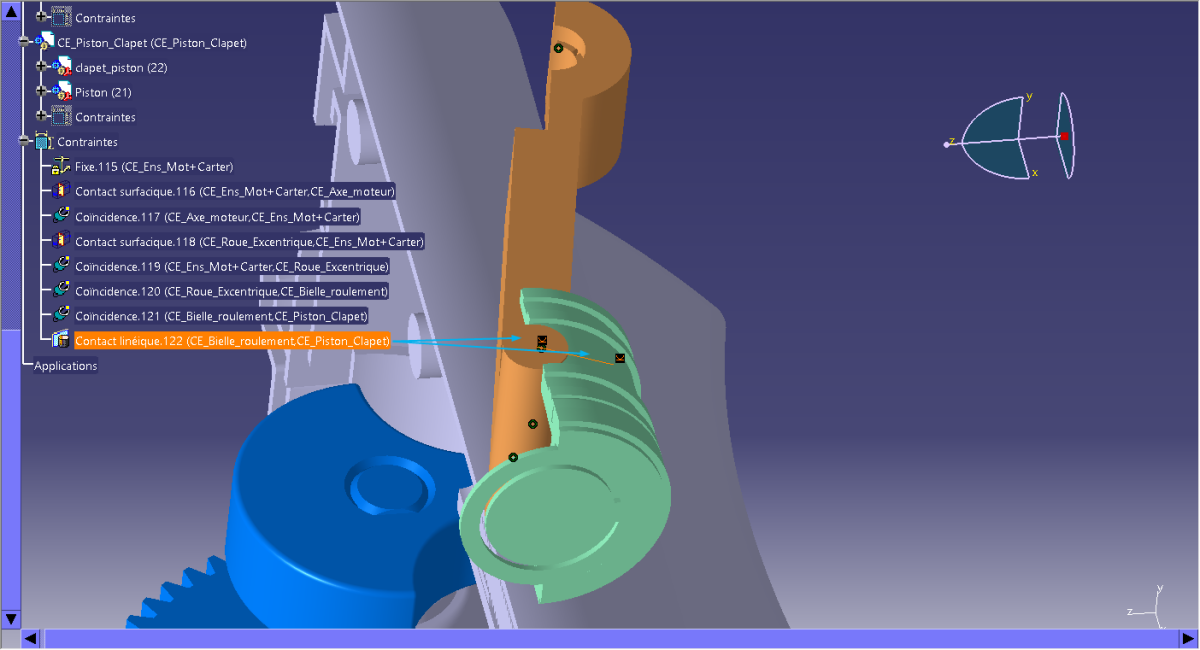

Assemblage axe Bielle(19) et Piston (21)

  1. Coïncidence des axes

  2. Contact surfacique face supérieurs de l'axe de la bielle avec la surface cylindrique du piston.

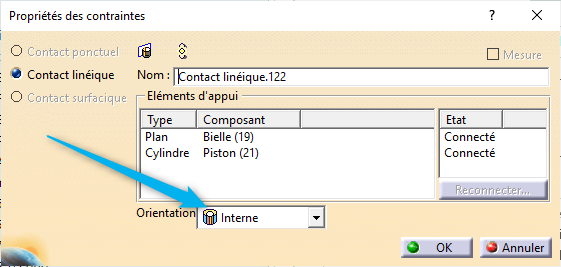

Pour modifier l'orientation des faces, sélectionner l'option correspondante dans la boite de dialogue.
