Exercice : Sources - Paramètres internes - Indicateurs

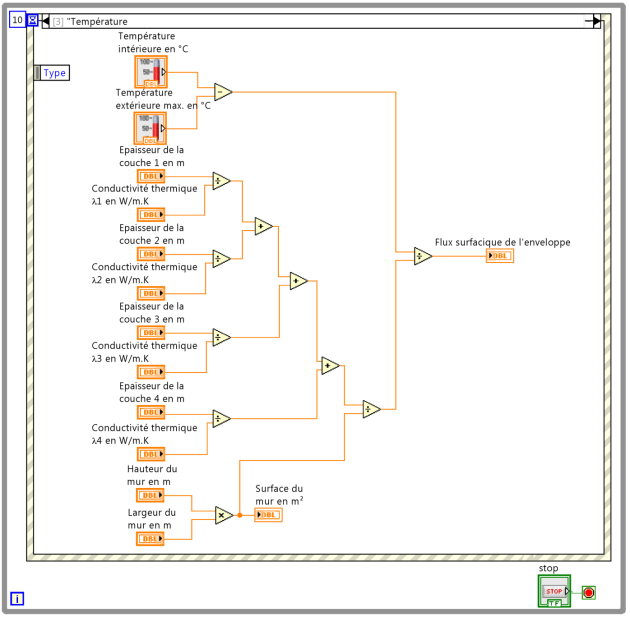

A partir du modèle ci-dessous, IDENTIFIER les :
paramètres internes du modèle
sources / sollicitations externes du modèle
indicateurs de résultats
Paramètres internes du modèle Déposez ici Sources / sollicitations du modèle Déposez ici Indicateurs de résultats Déposez ici |

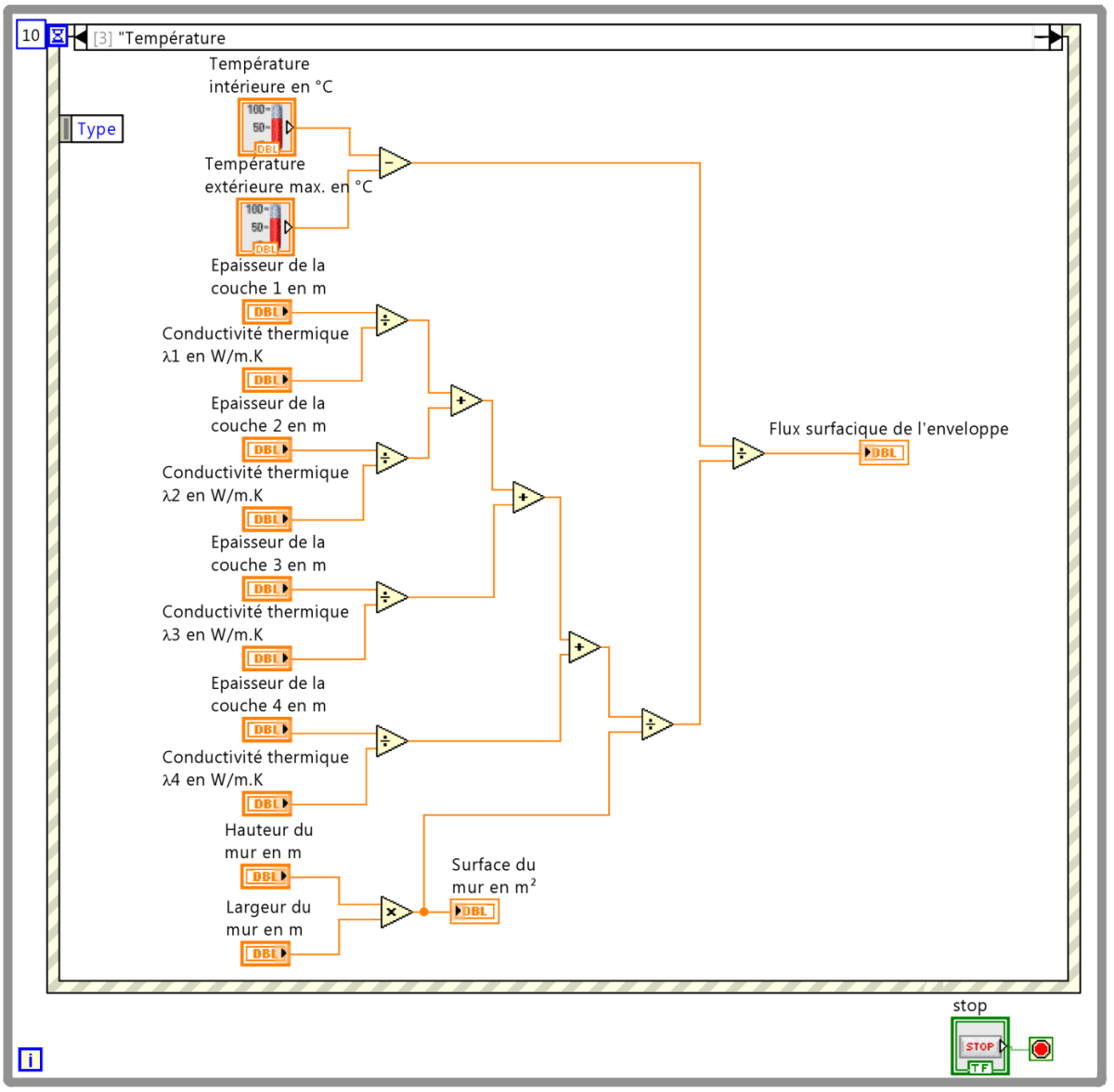

Le modèle proposé est un modèle de comportement thermique du mur. Par conséquent, les paramètres internes du modèle sont les caractéristiques propres au mur, à savoir :
ses dimensions géométriques largeur, hauteur
les épaisseurs et conductivités thermiques des couches qui le constituent
Une fois les matériaux choisis, ces paramètres n'évoluent pas. L'intérêt du modèle c'est de prévoir l'efficacité du mur du point de vue de l'isolation et donc de faire un choix éclairé de matériaux et d'épaisseurs de ce point de vue.
Les sollicitations externes sont les conditions environnantes, c'est à dire ici les températures de chaque côté du mur. La température intérieure de la gare est donc une sollicitation externe du modèle !
Les conditions environnantes sont bien évidemment changeantes. De ce point de vue, l'intérêt est de se placer dans des conditions extrêmes pour prévoir comment le mur se comportera.
Le seul indicateur de résultat présent dans ce modèle est une valeur numérique du flux surfacique de l'enveloppe. Des décisions relatives à la conception peuvent être prises en comparant cette valeur dans différentes configurations du modèle, en jouant sur les paramètres internes et les sollicitations externes.
