Les différentes catégories de guidage en rotation

des guidages en rotation par contact direct.

des guidages en rotation par interposition de bagues de frottement.

En cliquant sur les cases du graphe on ouvre les pages relatives aux solutions constructives

Exemple : le guidage de l'axe de commande d'une pompe hydraulique

Exemple : le guidage des doigts de la pince Schrader

des guidages en rotation par interposition d'éléments roulants.

Exemple : le guidage de la roue de patinette

des guidages en rotation par interposition de film d'huile.

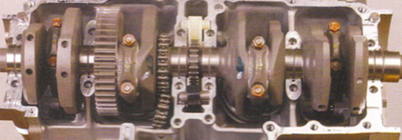

Exemple : le guidage d'un vilebrequin dans un carter

Les différentes catégories de guidage en rotation

* Un des caractères principaux, du point de vue de la réalisation, réside dans la présence ou non d'élément(s) interposé(s) entre l'arbre et l'alésage .

On trouve donc :

* Classement des guidages

Un classement général des guidages en rotation peut être résumé par le graphe ci-dessous:
